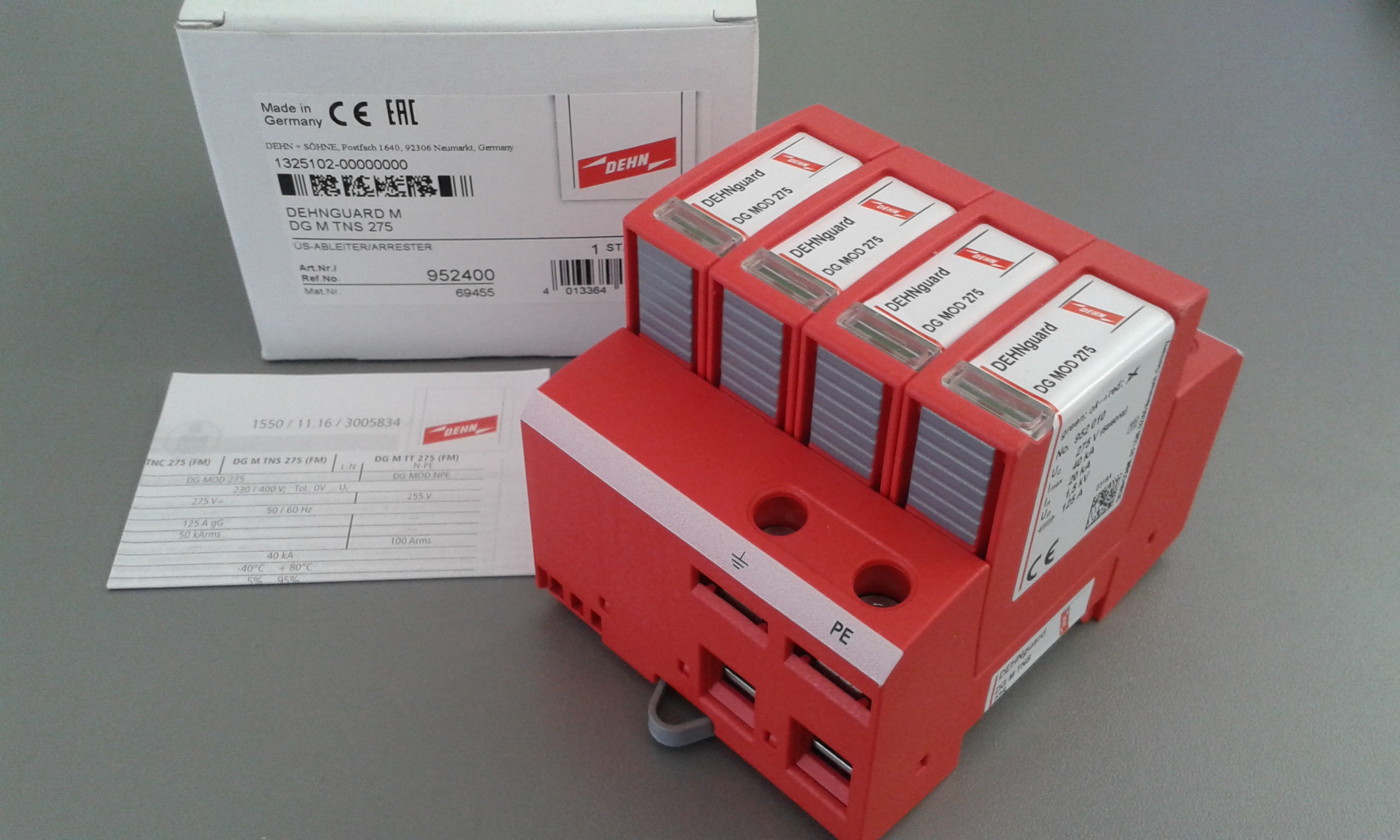

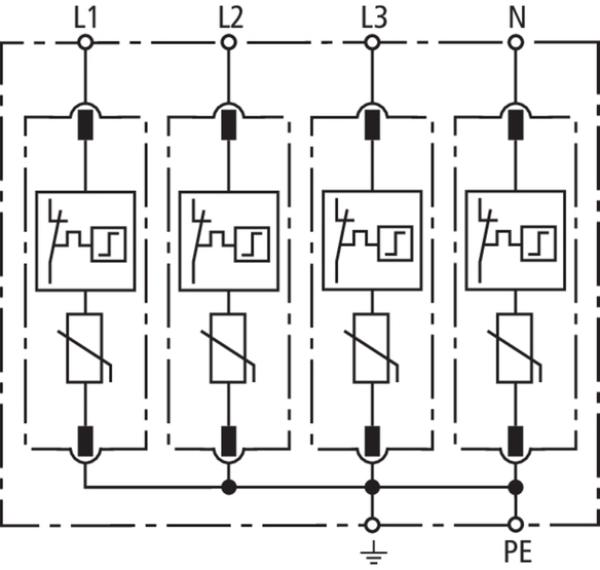

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0
B – 1 und höher.
Technische Daten
| SPD nach EN 61643-11 / ... IEC 61643-11 |
Typ 2 / Class II |
| Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) |
Typ 2 + Typ 3 |
| Nennspannung AC (UN ) |
230 / 400 V (50 / 60 Hz) |
| Höchste Dauerspannung AC (UC ) |
275 V (50 / 60 Hz) |
| Nennableitstoßstrom (8/20 µs) (In ) |
20 kA |
| Max. Ableitstoßstrom (8/20 µs) (Imax ) |
40 kA |
| Schutzpegel [L-PE] / [N-PE] (UP ) |
≤ 1,5 / ≤ 1,5 kV |
| Schutzpegel [L-PE] / [N-PE] bei 5 kA (UP ) |
≤ 1 / ≤ 1 kV |
| Ansprechzeit (tA ) |
≤ 25 ns |
| Max. netzseitiger Überstromschutz |
125 A gG |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR ) |
50 kAeff |
| TOV-Spannung (UT) – Charakteristik |
335 V / 5 sec. – Festigkeit |
| TOV-Spannung (UT) – Charakteristik |
440 V / 120 min. – sicherer Ausfall |
| Betriebstemperaturbereich (TU ) |
-40 °C ... +80 °C |
| Funktions- / Defektanzeige |
grün / rot |
| Anzahl der Ports |
1 |
| Anschlussquerschnitt (min.) |
1,5 mm2 ein- / feindrähtig |
| Anschlussquerschnitt (max.) |
35 mm2 mehrdrähtig / 25 mm2 feindrähtig |
| Montage auf |
35 mm Hutschiene nach EN 60715 |
| Gehäusewerkstoff |
Thermoplast, Farbe rot, UL 94 V-0 |
| Einbauort |
Innenraum |
| Schutzart |
IP 20 |

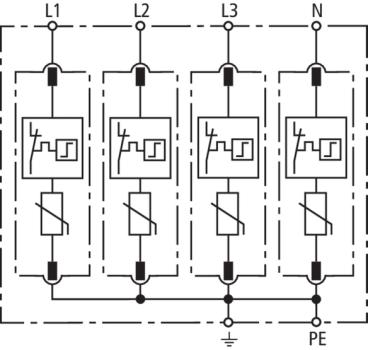

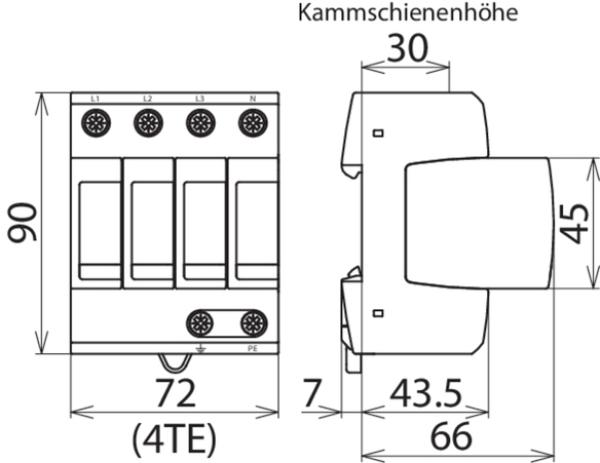

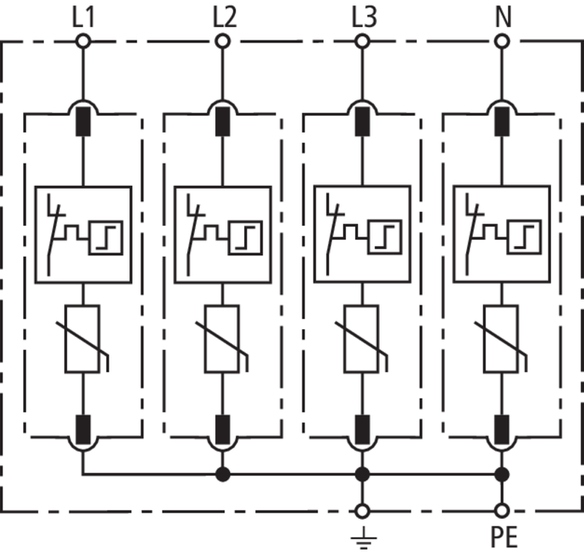

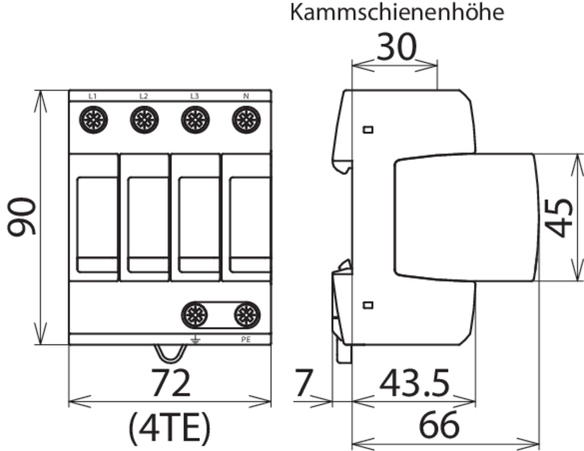

| Einbaumaße |
4 TE, DIN 43880 |
| Zulassungen |
KEMA, VDE, UL |
