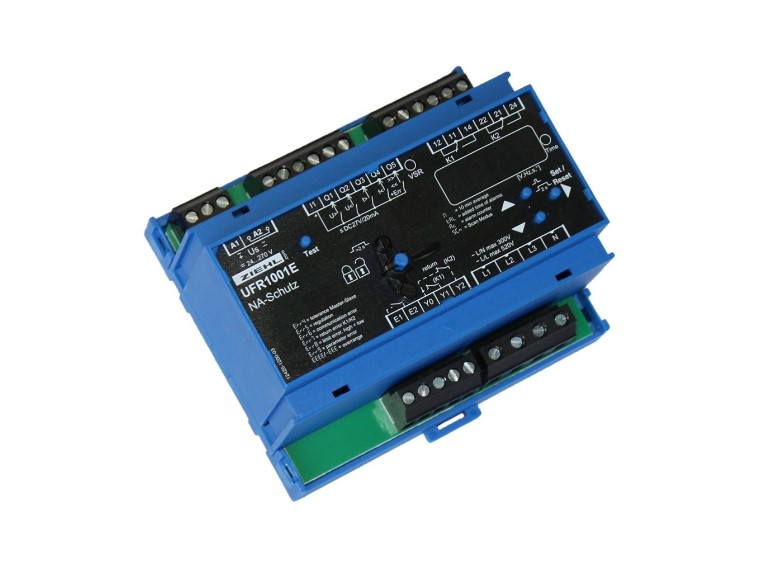

Das Netzentkupplungsrelais UFR1001E überwacht Spannung und Frequenz in Dreh- und Wechselstromnetzen.
Es entspricht den Bedingungen für den zentralen NA-Schutz nach VDE-AR-N 4105:2018-11 in Eigenerzeugungsanlagen für die Einspeisung ins Niederspannungsnetz.
- Unter- / Überspannungsüberwachung 15 - 520 V (mit Spannungswandlern bis 1.000 V)
- Messung gegen N und/oder Phase-Phase
- Unter- / Überfrequenzüberwachung 45 - 65 Hz
- Überwachung der Spannungsqualität (10-Minuten-Mittelwert)
- Vektorsprungüberwachung 265° zuschaltbar
- ROCOF, Überwachung Frequenzgradient df/dt 0,100...5,000 Hz/s
- Überwachung der Nullspannung U0 (ANSI 59v0)
- einfehlersicher, mit Überwachung des Kuppelschalters (abschaltbar bei Verwendung der integrierten Kuppelschalter von PV- und Batterieumrichtern nach DIN EN 62109 (VDE 0126-4))
- 2 Wiedereinschaltversuche bei Einschaltfehler Kuppelschalter
- passive Inselnetzerkennung gemäß Kapitel 6.5.3 und Anhang D2
- Ansprechzeit einstellbar 0,05 300,0 s
- Rückschaltzeit einstellbar 0 6.000 s
- Voreinstellung nach VDE-AR-N 4105-2018-11 (Pr 2) und VDE-AR-N 4105-2011-08 (Pr 1)
- Voreinstellung nach VDE-AR-N 4110-2018-11 (Pr 11-14) und bdew-Richtlinie (Pr 3-6)
- Voreinstellung nach TOR Erzeuger Typ A, B, C, D für Österreich
- Voreinstellung nach Synergrid C10/C11 für Belgien
- Voreinstellung nach G98 (G83/2) und G99 (G59/3) für Großbritannien
- Voreinstellung nach NA/EEA-NE7 CH 2020 für die Schweiz
- Alarmzähler für 100 Alarme (mit Auslösewert, Ursache und rel. Zeitstempel)
- Aufzeichung der Alarmsummenzeit
- Standby-Eingang mit Zähler und Zeitspeicher
- Test-Taste und Simulationsfunktion mit Messung der Abschaltzeiten
- Plombiermöglichkeit und Codeschutz für Einstellungen. Die Werte können auch im plombierten Zustand abgelesen werden
- einfache Inbetriebnahme und Programmierung durch voreingestellte Grundprogramme
- Steuerspannung AC/DC 24-270 V
- Verteilereinbaugehäuse V6, 6 TE, 105 mm breit, Einbautiefe 66 mm
