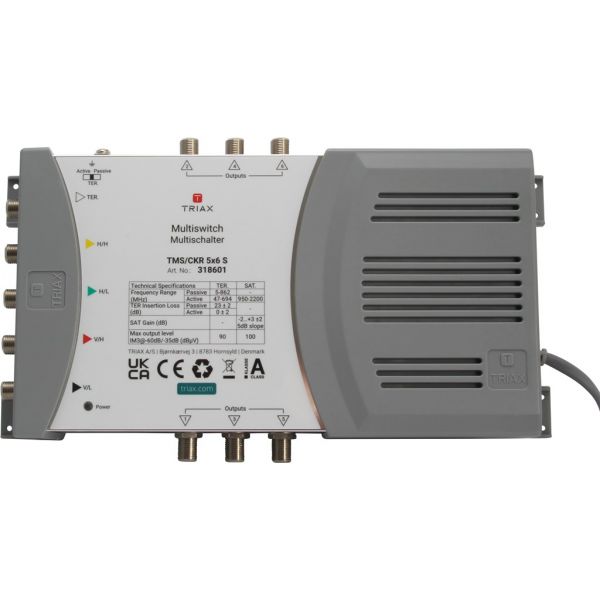

Einzelmultischalter für einen Satelliten mit 5 Eingängen und 6 Ausgängen. Mit integriertem Netzteil. Einfache und schnelle Installation durch farbliche Markierung aller Eingänge. Der CKR ist zusätzlich mit 22 kHz-Generator ausgestattet , daher eignet er sich für Quatro- und Quatro-Switch-(Quad) LNBs. Mit einem Verstärker und Abzweigern können Kaskaden bis zu 64 Teilnehmer realisiert werden (TMS 55 AMP, TMS 55-12).
BESTELLINFORMATIONEN
ELEKTRISCH
ANSCHLÜSSE
| Steckertyp |
F-weiblich |
| Anzahl der Eingänge |
5 |
| Abonnentenausgänge |
6 |
| Stecker |
EU-Hauptstecker |
| Farbcodierung @IF/TER-Eingänge |
VL=Schwarz, VH=Rot, HL=Grün, HH=Gelb, Weiß=TER |
EIGENSCHAFTEN
| LNB-Typ |
Quad/Quattro |
| max. Eingangspegel - SAT (IMD3 - 35dB) |
97 dBµV |
| max. Eingangspegel - TER (IMD3 - 60dB) |
90 dBµV |
| max. Ausgangspegel SAT @ -35 dB IMD3 |
100 dBµV |
| max. Ausgangspegel TER @ -60dB IMD3 |
90 dBµV |
| LNB-Strom max. |
1000mA |
| Schaltbefehle |
DiSEqC 1.0/2.0, 13/18 V, 0/22 kHz |
FREQUENZBEREICH
| Frequenzbereich TER |
Aktiv: 47…694 / Passiv: 5…862 MHz |
| Frequenzbereich SAT |
950…2200 MHz |
GEWINNEN
| Verstärkung - SAT (mit 5 dB Flankensteilheit) |
-2…+3 ± 2 dB |
| Gewinn - TER |
0 ± 2dB |
VERLUST
ISOLATION
| Isolierung SAT zu TER |
30dB |
| Isolation Kreuzpolarisation H/V |
30dB |
| Isolation out-out SAT |
30dB |
| Isolierung out-out TER |
25dB |
RÜCKFLUSSDÄMPFUNG
| Rückflussdämpfung SAT-Eingänge |
>10dB |
| Rückflussdämpfung TER-Eingänge |
>10dB |
| Rückflussdämpfung TAP-Ausgänge |
>10dB |
BETRIEBSBEREIT
| AC-Versorgungsspannung |
180…264 VAC |
| ESD-Schutz |
4KV-Eingänge und Sub-Ausgänge |
| Stromverbrauch (typ.) |
3 W max. TER aktiv 2W max. TER passiv W |
| max. Stromdurchgang pro F-Stecker |
2000mA |
| max. Strom für jeden Ausgang (Set-Top-Box) |
<50mA |
| Kontroll-LEDs |
Grüne LED (Strom) |
| Temperatur - Betrieb |
-20…+55 °C |
MECHANISCH
| Hauptmaterial |
Gehäuse aus Stahl |
| Abmessungen Produkt (H x T x B) |
140 x 65 x 250 mm |
