Striebel & John Zählerschränke für Einfamilienhaus mit APZ-Bereich
Die gewünschte Ausstattung ist komplett anschlussfertig, mit 10mm² Verdrahtungsleitung, vorverdrahtet. Sie brauchen nur noch die Verteilung montieren, kommende Leitungen auf die Automaten auflegen.

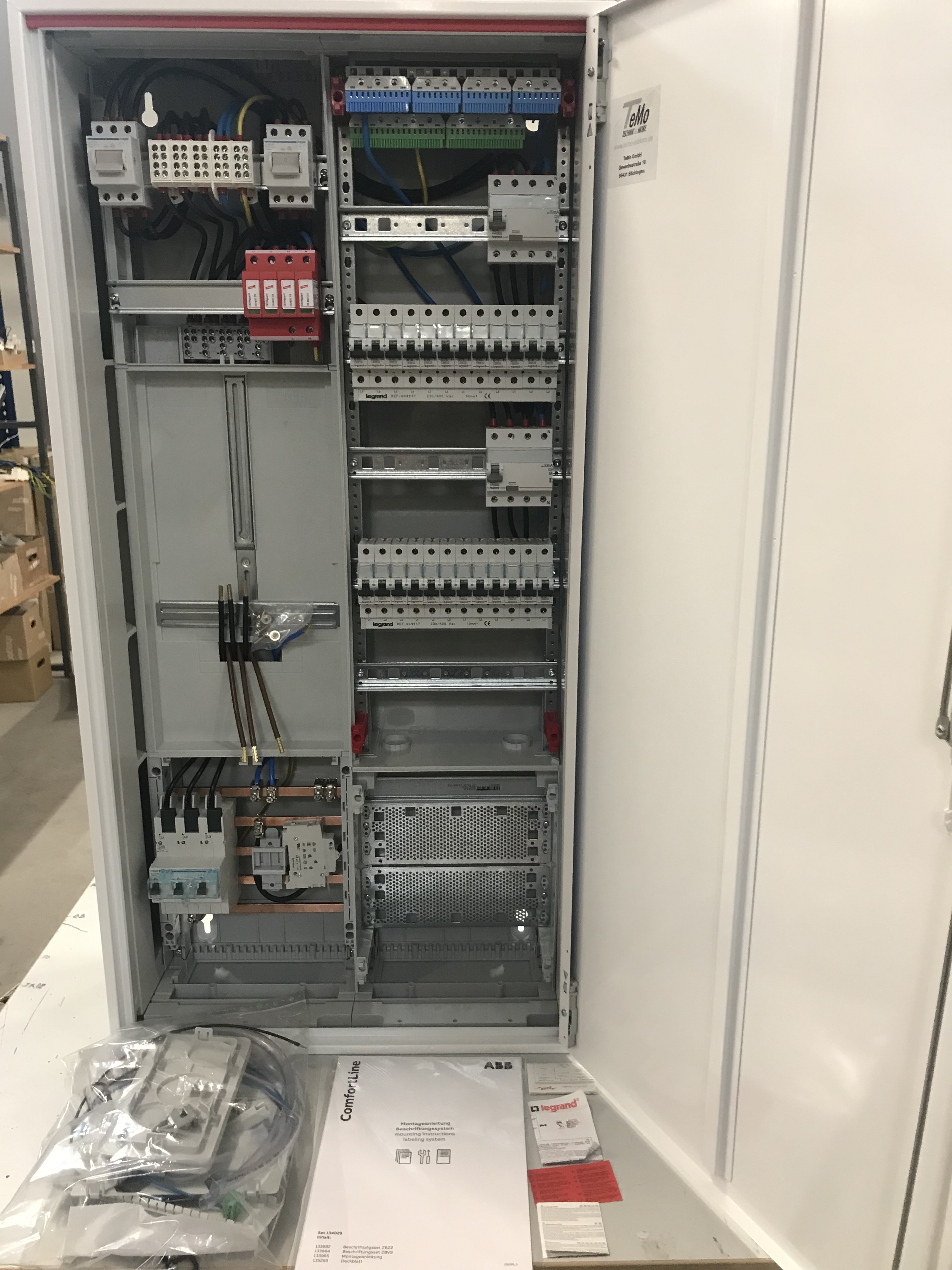

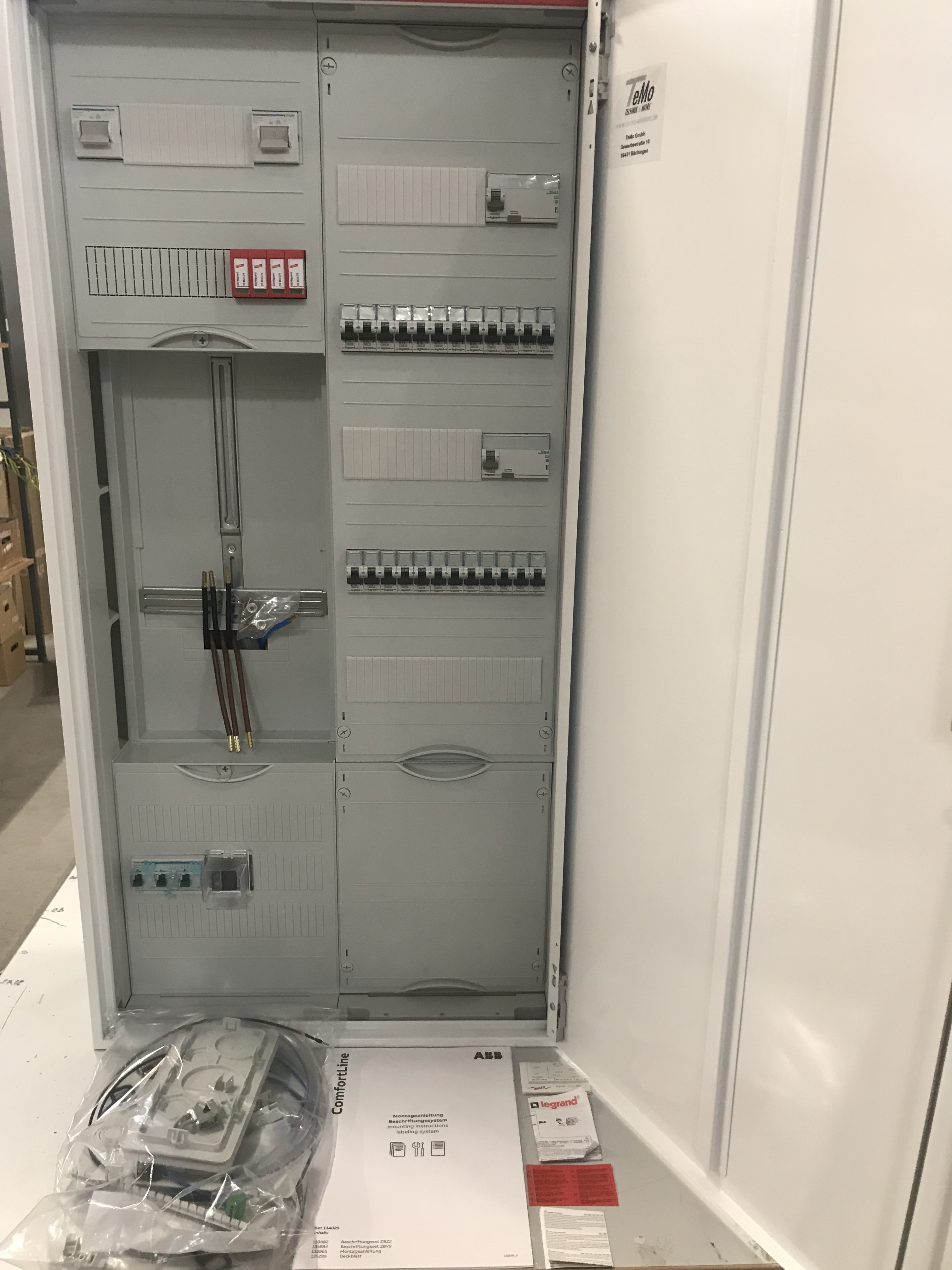

Die angebotenen Zählerschränke erfüllen die neuen Normen. Das Bild ist ein Beispielbild einer Ausstattung.
Einfach die gewünschte Ausstattung wählen und wir verdrahten
Wir versenden die Schränke ausschließlich mit unserer Partnerspedition, um Transportschäden zu vermeiden. Die Schränke sind auf Einwegpaletten befestigt.
- Schrank = DA27CB
- 2x Hauptschalter SH363N , Dehn 952400 Überspannungsschutz
- 2x FI 4polig 40A 0,03A + 24x LS 1polig B16 (Legrand)
- SLS Schalter Hager 3polig HTS (bitte oben auswählen)
Die Verdrahtung bezieht sich nur auf dieses Angebot. Achtung: es muss der SLS gewählt werden.
Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung sind für die Aufputz- und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Einen Vorteil bildet der weite Türöffnungswinkel von 120°. Desweiteren können die Türen bei Bedarf einfach ausgehängt und werkzeuglos eingestellt werden. Besonders hervorzuheben sind die in den Feldern integrierten Leitungsführungskanäle, die z. B. für die Verlegung der Spannungsversorgung oder der Patchkabel des intelligentes Messsystems genutzt werden können. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.
Anzahl der Zählerplätze:
1
Unterer Anschlussraum:
mit Sammelschiene 5-polig
Werkstoff:
Stahlblech
Anzahl der Felder:
2
Schutzart (IP):
IP31 (Werkzeugschutz und Schutz vor Fremdkörper > 2,5 mm und gegen senkrecht tropfendes Wasser)
Höhe:
1100 mm
Einbaubreite:
550 mm
Einbautiefe:
215 mm
Ausführung:
1-stöckig
Anzahl der TSG-Plätze:
0
Montageart:
Aufputz/Unterputz/teilversenkt (Aufbau/Einbau)
Anzahl der Verteilerreihen:
5 (5reihig)
Mit Montageplatte:
nein
Breite:
550 mm
Tiefe:
215 mm
Einbauhöhe:
1100 mm
Die Vorschriften der jeweiligen EVUs sind vor Bestellung zu klären und deren Vorschriften einzuhalten.
Sicherheitshinweis: Bitte alle Schrauben nach dem Transport kontrollieren und nochmals festigen
Die Installation darf nur durch Fachpersonal erfolgen, welches den Schrank vor Anschluss auf Richtigkeit prüfen muss !
