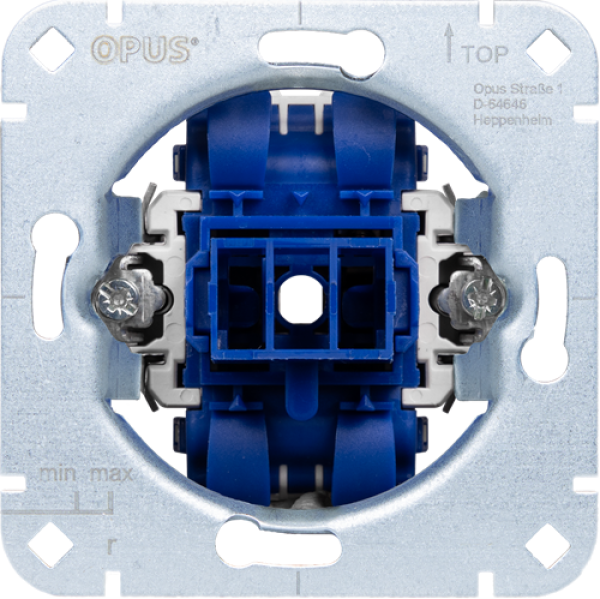

OPUS Premium Universalschalter Aus/Wechsel, 250 V AC, 50 Hz, 10 A
geeignet für alle Wippen der Schalterdesigns OPUS 1 und OPUS 55
hochwertige Steckklemmen mit Einführungshilfe für starre und mehrdrähtige Leiter bis 2,5 mm2
schnelle und sichere Montage: Fingerschonender Lösemechanismus, komplett versenkte und rückstellbare Haltekrallen, Schnellgewindeschrauben für Schlitz- und Kreuzschraubendreher, extra lange Schlüssellöcher für exakte Ausrichtung sowie 45° geneigte, trichterförmige Anschlüsse, die das Abknicken der Leitung verhindern
stabiler Einbau dank 1 mm starkem Tragring mit Ausrichtungsmarkierungen sowie geringe Einbautiefen von 29 mm für mehr Platz in der Dose
schnell und einfach zum Spritzwasserschutz: In Verbindung mit dem separat erhältlichen IP44-Dichtungsset wird der IP44-Schutz für das gesamte OPUS Premium Schalter- und Tasterprogramm mit Flächenwippen ermöglicht
JÄGER DIREKT - Jäger Fischer GmbH & Co. KG diese vertr. d. d. Geschäftsführer Thomas Jäger Hochstr. 6 64385 Reichelsheim Deutschland Telefon: 06164 9300 0649 E-Mail: service@myopus.eu
Sicherheits- und Warnhinweise
Unterputz- und Aufputz-Schalterprogramme umfassen Schalter, Steckdosen, Dimmer, Taster und ähnliche Geräte zur Steuerung und Versorgung elektrischer Verbraucher. Ihre korrekte Auswahl, Installation und Bedienung sind entscheidend für die Sicherheit und Zuverlässigkeit der elektrischen Anlage. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:
Allgemeine Hinweise
Normen und Vorschriften:
Schalterprogramme müssen den geltenden Normen entsprechen, z. B. DIN EN 60669 (Schalter) und DIN VDE 0620 (Steckdosen).
Fachgerechte Installation:
Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
Einsatzbereiche:
Unterputz-Schalter für ästhetisch anspruchsvolle Innenräume.
Aufputz-Schalter für sichtbare Installationen, z. B. in Werkstätten, Garagen oder Außenbereichen.
Auswahl der Schalterprogramme
Gefahren und Hinweise:
Schutzart:
In feuchten oder staubigen Umgebungen Geräte mit geeigneter Schutzart (z. B. IP44 oder IP54) verwenden.
Belastbarkeit:
Sicherstellen, dass Schalter und Steckdosen für die maximalen Strom- und Spannungswerte der Verbraucher geeignet sind.
Materialeigenschaften:
In sicherheitskritischen Bereichen (z. B. Fluchtwegen) schwer entflammbare Materialien verwenden.
Design und Funktion:
Auswahl nach Anwendungszweck (z. B. Dimmer, Taster, Zeit- oder Bewegungsmelder).
Montage und Anschluss
Gefahren und Hinweise:
Spannungsfreiheit sicherstellen:
Vor Beginn der Installation die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
Unterputz-Schalter:
Unterputzdosen sauber in der Wand verankern und ausreichend Platz für Verdrahtung lassen.
Aufputz-Schalter:
Gehäuse sicher an der Wand befestigen und Kabeldurchführungen abdichten, um das Eindringen von Feuchtigkeit zu vermeiden.
Verdrahtung:
Kabelanschlüsse festziehen und korrekt verdrahten (z. B. L, N, PE). Lockere Verbindungen können zu Überhitzung führen.
Berührungsschutz:
Nach der Montage alle Kontaktstellen durch Abdeckungen oder Rahmen schützen.
Schutzmaßnahmen
Gefahren und Hinweise:
Überlastschutz:
Sicherstellen, dass Steckdosen und Schalter nicht über ihre Nennleistung hinaus belastet werden.
Erdung:
Steckdosen mit Schutzkontakt korrekt erden, um Personenschäden durch Fehlströme zu vermeiden.
Feuchtigkeitsschutz:
In Außenbereichen und Feuchträumen geeignete Geräte und Abdichtungen verwenden.
Kindersicherheit:
Steckdosen mit integriertem Berührungsschutz (Kindersicherung) in Haushalten mit Kindern einsetzen.
Sicherheit im Betrieb
Gefahren und Hinweise:
Prüfung der Funktion:
Schalter und Steckdosen nach der Installation auf Funktionalität prüfen.
Defekte erkennen:
Überhitzung, Verfärbungen oder Funkenbildung sind Anzeichen von Defekten und müssen sofort behoben werden.
Regelmäßige Reinigung:
Steckdosen und Schalter von Staub und Verschmutzungen befreien, um Störungen zu vermeiden.
Wartung und Austausch
Gefahren und Hinweise:
Regelmäßige Sichtprüfung:
Schalterprogramme auf Beschädigungen, lose Befestigungen und Verschmutzungen prüfen.
Austausch bei Defekten:
Defekte Geräte sofort austauschen. Ersatz nur durch baugleiche oder kompatible Modelle.
Reinigung:
Schalter und Steckdosen vorsichtig reinigen, ohne Feuchtigkeit ins Innere eindringen zu lassen.
Nachrüstungen:
Bei Erweiterungen sicherstellen, dass die bestehende Elektroinstallation die zusätzliche Belastung trägt.
Arbeitssicherheit
Schutzkleidung:
Isolierende Handschuhe und festes Schuhwerk bei Arbeiten an elektrischen Anlagen tragen.
Werkzeuge:
Nur isolierte Werkzeuge verwenden.
Gefahr durch Rückspannung:
Vor Beginn der Arbeiten sicherstellen, dass keine Rückspannung aus anderen Stromkreisen oder Einspeisungen anliegt.
Prüfung und Inbetriebnahme
Sichtprüfung:
Vor der Inbetriebnahme die Verdrahtung, Befestigung und Isolierung prüfen.
Funktionsprüfung:
Alle Schalt- und Steckfunktionen testen, um sicherzustellen, dass sie korrekt arbeiten.
Dokumentation:
Installierte Geräte und deren Funktionen dokumentieren, besonders in gewerblichen Anlagen.
Zusätzliche Hinweise
Kompatibilität sicherstellen:
Schalter, Steckdosen und Rahmen müssen miteinander kompatibel sein.
Nachrüstungen und Erweiterungen:
Nachträgliche Änderungen nur mit Geräten vornehmen, die für das bestehende Schalterprogramm geeignet sind.
Temperatur- und Feuchtigkeitsbeständigkeit:
In kritischen Bereichen geeignete Materialien und Schutzmaßnahmen wählen.
Energieeffizienz:
Bei Bedarf energieeffiziente Geräte wie Bewegungsmelder oder Zeitschaltuhren integrieren.
Besondere Einsatzbereiche
Wohngebäude:
Steuerung von Beleuchtung, Steckdosen und Smart-Home-Systemen.
Gewerbe und Industrie:
Steuerung von Arbeitsbeleuchtung, Maschinen und Sicherheitsfunktionen.
Außenbereiche:
Verwendung wetterfester Schalterprogramme für Garten- und Fassadenbeleuchtung.
Ein korrekt ausgewähltes, installiertes und gewartetes Schalterprogramm gewährleistet die Sicherheit und Funktionalität elektrischer Anlagen. Die regelmäßige Prüfung und die Einhaltung der Sicherheitsvorschriften minimieren Risiken und verlängern die Lebensdauer der Geräte.
