Hager Zählerschränke für Einfamilienhaus mit APZ-Bereich
Die gewünschte Ausstattung ist komplett anschlussfertig (Grundvorraussetzung für anschlussfertig ist die Auswahl der Varianten zwischen der Lieferzeit und dem Preis), mit 10mm² Verdrahtungsleitung, vorverdrahtet. Sie brauchen nur noch die Verteilung montieren, kommende Leitungen auf die Automaten auflegen, der Überspannungschutz muss angeschlossen werden und schon ist die Installation geschehen.

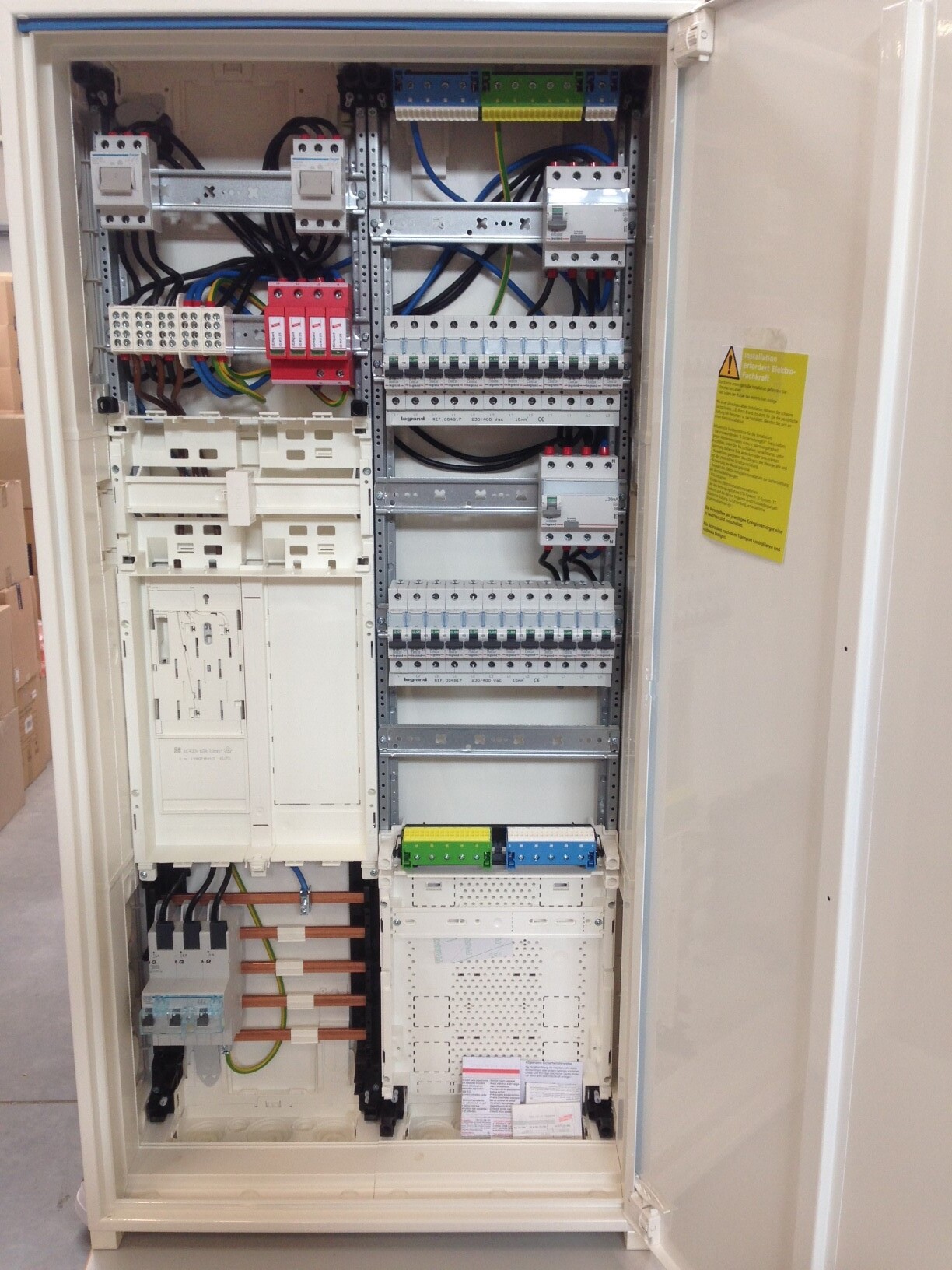

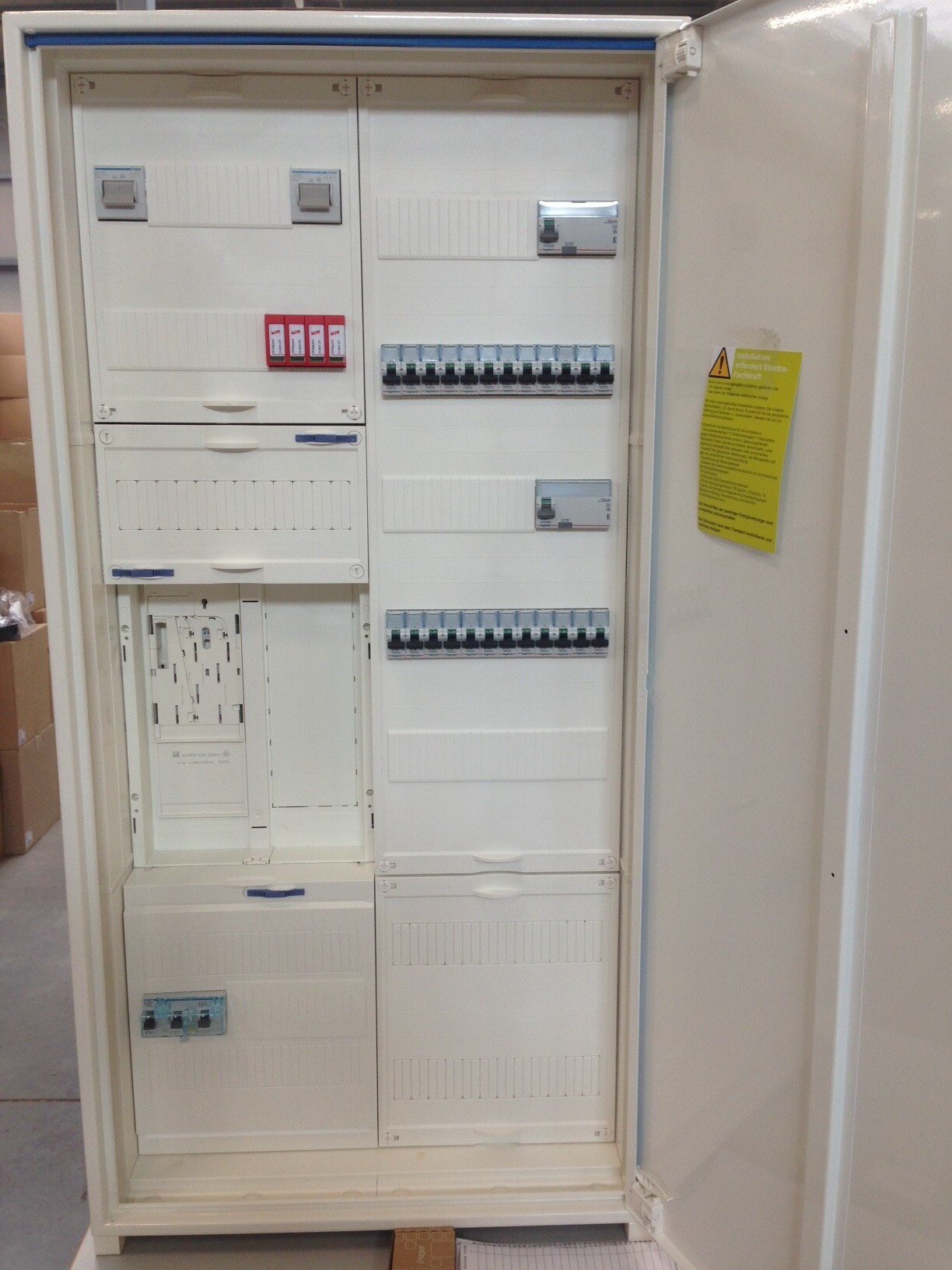

Die angebotenen Zählerschränke erfüllen die neuen Normen. Das Bild ist ein Beispielbild einer Ausstattung.
Einfach die gewünschte Ausstattung wählen und wir verdrahten
Wir versenden die Schränke ausschließlich mit unserer Partnerspedition, um Transportschäden zu vermeiden. Die Schränke sind auf Einwegpaletten befestigt.
Die Verdrahtung bezieht sich nur auf dieses Angebot, wenn Sie bei einer Variante "Ohne" belassen ist diese Position auch nicht enthalten. FIs, Automaten und Phasenschienen der Marke Legrand
Technische Merkmale
Höhe installiertes Produkt
1100 mm
Breite installiertes Produkt
550 mm
Tiefe installiertes Produkt
205 mm
Schutzart
IP44
Schutzklasse
Schutzklasse II
Material des Gehäuses
Stahlblech
Montageart
Aufputz, Unterputz, teilversenkt
Türschliessungstyp
Klappgriff mit Vorreiber und Stangenverschluß
Farbe
reinweiß RAL 9010
Zähleraufnahme
eHZ System
Anzahl Zählerplätze ≤ 63 A
1
Anzahl Reserveplätze
1
Anzahl Zählerfelder (Einbausätze)
1
Anzahl Verteilerfelder
1
Anzahl der Verteilerreihen
5
Mit Multimediafeld
nein
Anzahl Felder
2
Netzform
TN-S
Polanzahl Verdrahtung
5-polig
Sammelschienendicke
5 mm
Sammelschienenhöhe
12 mm
Sammelschienenabstand
40 mm
Sammelschieneneinspeiseklemmen enthalten
ESA 5-polig 1-25 mm²
Leitungsquerschnitt Zählerzugangsleitung
10 mm²
Leitungsquerschnitt Zählerabgangsleitung
10 mm²
Ausstattung UAR Zählerfeld
mit Sammelschienen 5-polig
Hauptgerät UAR Zählerfeld
für Einbau von selektivem Hauptleitungsschutzschalter
Zusatzgerät UAR Zählerfeld
leer
Hauptgerät OAR Zählerfeld
Hauptleitungsabzweigklemme 3-polig berührungssicher bis 25mm²
Zusatzgerät OAR Zählerfeld
leer
PE/N-Klemmen OAR Zählerfeld
leer
Ausstattung Zählerplatz
ohne BKE-Datenschnittstelle
Anzahl RJ45-Schnittstellen
2
Ausstattung UAR Verteilerfeld
mit APZ + RJ45, unten
Anordnung PE/N-Klemme im Verteilerfeld
waagerecht
Modulargeräte im Verteilerfeld enthalten
nein
Anzahl Sammelschienendurchführungen
2
Die Vorschriften der jeweiligen EVUs sind vor Bestellung zu klären und deren Vorschriften einzuhalten. Sicherheitshinweis: Bitte alle Schrauben nach dem Transport kontrollieren und nochmals festigen Vor Inbetriebnahme auf Richtigkeit prüfen! Die Verdrahtung bezieht sich nur auf dieses Angebot, wenn Sie bei einer Variante "Ohne" belassen ist dieses auch nicht enthalten.
