Hager Zählerschrank 3.HZ mit APZ Einfamilienhaus ANSCHLUSSFERTIG , SLS, FI, Automaten (A, ZB323T15)
Hager Zählerschrank 3.HZ mit APZ Einfamilienhaus ANSCHLUSSFERTIG , SLS, FI, Automaten (A, ZB323T15)
Hager Zählerschränke für Einfamilienhaus mit APZ-Bereich
Die gewünschte Ausstattung ist komplett anschlussfertig, mit 10mm² Verdrahtungsleitung, vorverdrahtet. Sie brauchen nur noch die Verteilung montieren, kommende Leitungen auf die Automaten auflegen.

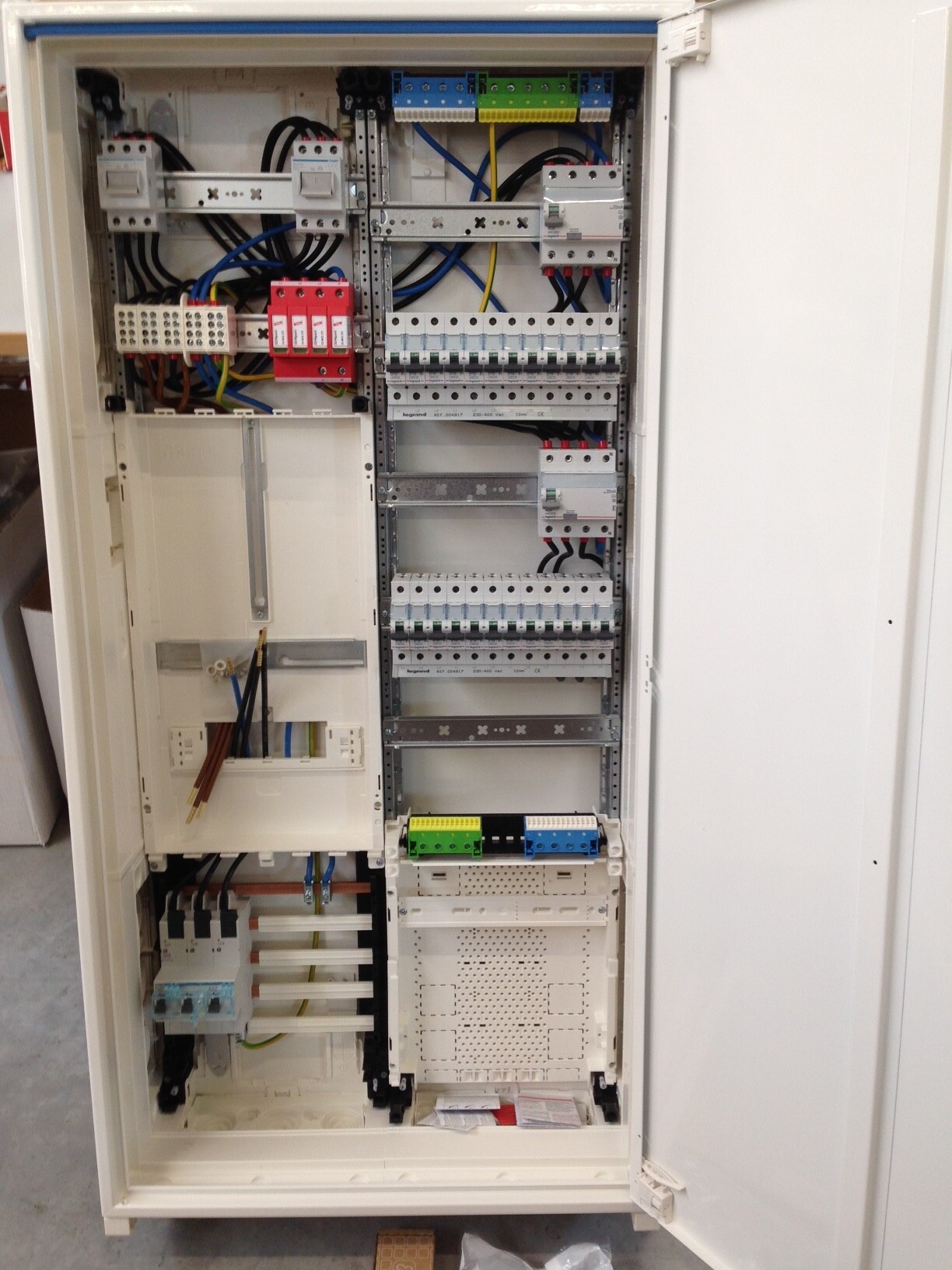

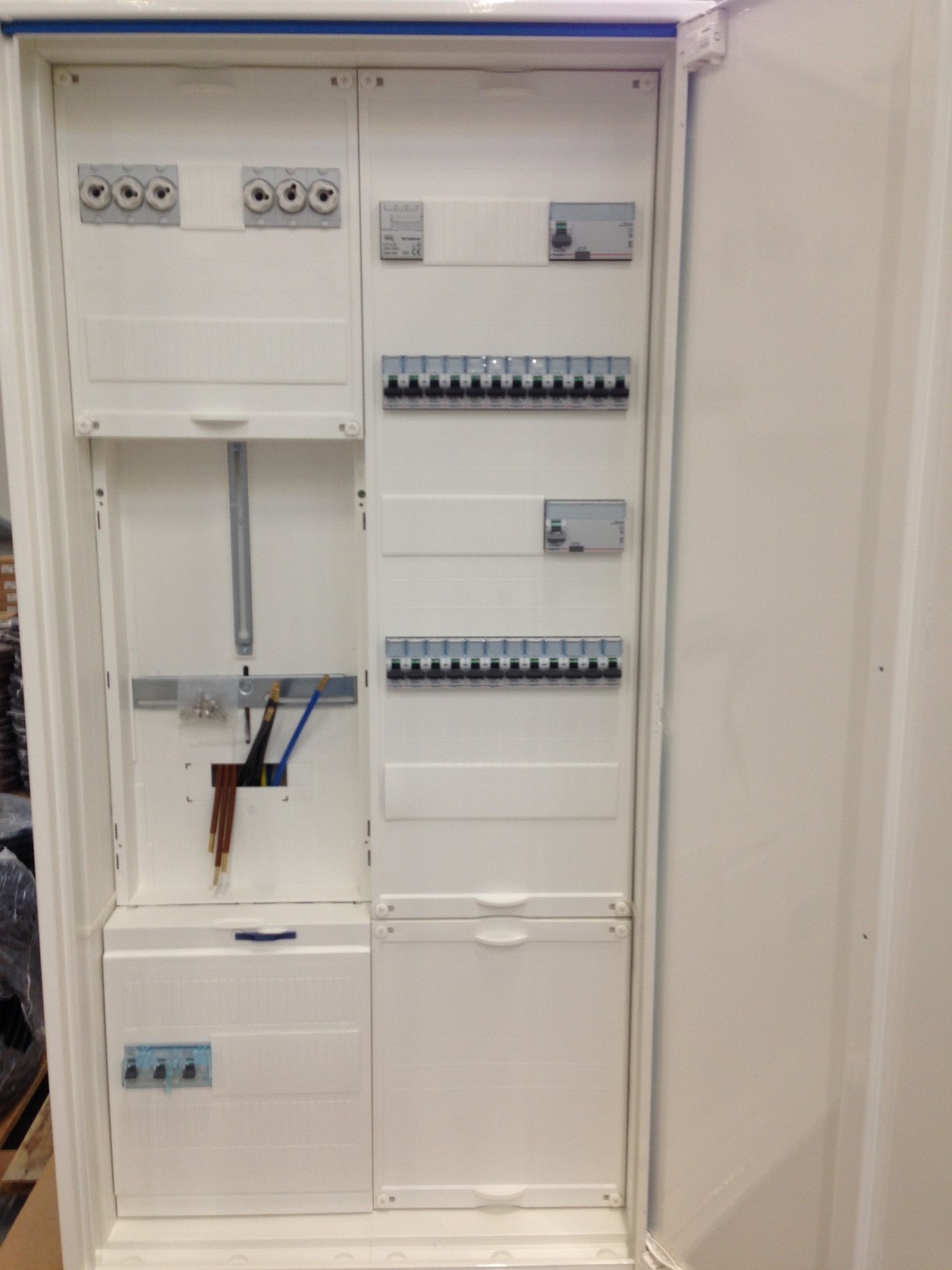

Die angebotenen Zählerschränke erfüllen die neuen Normen. Das Bild ist ein Beispielbild einer Ausstattung.
Einfach die gewünschte Ausstattung wählen und wir verdrahten
Wir versenden die Schränke ausschließlich mit unserer Partnerspedition, um Transportschäden zu vermeiden. Die Schränke sind auf Einwegpaletten befestigt.
- Schrank = ZB323T15
- 2x Hauptschalter SH363N , Dehn 952400 Überspannungsschutz
- 2x FI 4polig 40A 0,03A + 24x LS 1polig B16 (Legrand)
- SLS Schalter Hager 3polig HTS (bitte oben auswählen)
Die Verdrahtung bezieht sich nur auf dieses Angebot. Achtung: es muss der SLS gewählt werden.
Technische Merkmale
| Höhe installiertes Produkt |
1100 mm |
| Breite installiertes Produkt |
550 mm |
| Tiefe installiertes Produkt |
205 mm |
| Schutzart |
IP44 |
| Schutzklasse |
Schutzklasse II |
| Material des Gehäuses |
Stahlblech |
| Montageart |
Aufputz, Unterputz, teilversenkt |
| Anzahl Türen |
1 |
| Türschliessungstyp |
Klappgriff mit Vorreiber und Stangenverschluß |
| Anzahl der Schlösser |
1 |
| Farbe |
reinweiß RAL 9010 |
| Zähleraufnahme |
3-Punkt System |
| Anzahl Zählerplätze ≤ 63 A |
1 |
| Anzahl Zählerfelder (Einbausätze) |
1 |
| Anzahl Verteilerfelder |
1 |
| Mit Multimediafeld |
nein |
| Anzahl Felder |
2 |
| Netzform |
TN-S |
| Polanzahl Verdrahtung |
5-polig |
| Sammelschienendicke |
5 mm |
| Sammelschienenhöhe |
12 mm |
| Sammelschienenabstand |
40 mm |
| Sammelschieneneinspeiseklemmen enthalten |
ESA 5-polig 1-25 mm² |
| Leitungsquerschnitt Zählerzugangsleitung |
10 mm² |
| Leitungsquerschnitt Zählerabgangsleitung |
10 mm² |
| Ausstattung UAR Zählerfeld |
mit Sammelschienen 5-polig |
| Hauptgerät UAR Zählerfeld |
für Einbau von selektivem Hauptleitungsschutzschalter |
| Hauptgerät OAR Zählerfeld |
Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm² |
| PE/N-Klemmen OAR Zählerfeld |
Schraubklemmen 2x5 Klemmstellen |
| Ausstattung Zählerplatz |
ohne Zählersteckklemme |
| Anzahl RJ45-Schnittstellen |
2 |
| Ausstattung UAR Verteilerfeld |
mit APZ + RJ45, unten |
| Anordnung PE/N-Klemme im Verteilerfeld |
waagerecht |
| Modulargeräte im Verteilerfeld enthalten |
nein |
| Typ des Zubehörs |
Isolierschlauch beigefügt |
| Anzahl Sammelschienendurchführungen |
2 |
Die Vorschriften der jeweiligen EVUs sind vor Bestellung zu klären und deren Vorschriften einzuhalten.
Sicherheitshinweis: Bitte alle Schrauben nach dem Transport kontrollieren und nochmals festigen
Die Installation darf nur durch Fachpersonal erfolgen, welches den Schrank vor Anschluss auf Richtigkeit prüfen muss !
