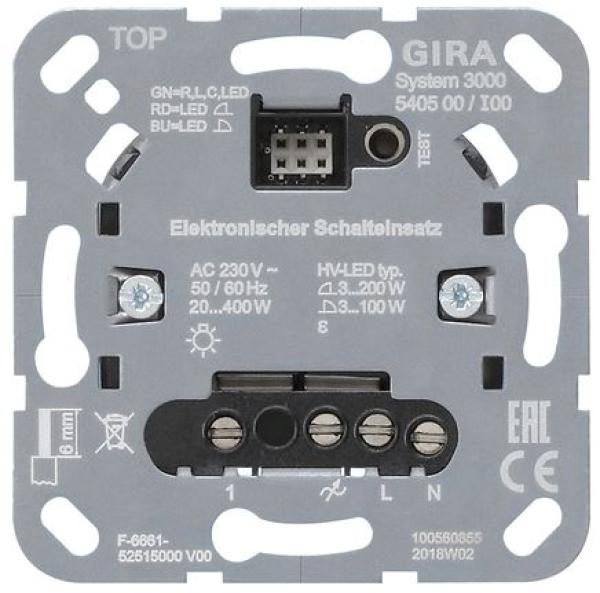

Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, schalt oder dimmbare HV-LED- oder Kompaktleuchtstofflampen.
Gerät versorgt sich über Außenleiter und Neutralleiter daher erfolgt kein Phasenanschnitt oder Phasenabschnitt.
Betrieb ohne Neutralleiter
Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, dimmbaren HV-LED- oder Kompaktleuchtstofflampen.
Gerät versorgt sich über den Außenleiter und die angeschlossene Last und arbeitet deshalb im Phasenan- oder Phasenabschnittprinzip.
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
Anzeige der eingestellten Betriebsart mittels LED.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
0,1 bis 0,5 W
Anschlussleistung bei 25 °C
HV-LED-Lampen (Phasenanschnitt):
typ. 3 bis 100 W
HV-LED-Lampen (Phasenabschnitt):
typ. 3 bis 200 W
Kompaktleuchtstofflampe:
typ. 3 bis 100 W
Glühlampen:
20 bis 400 W
HV-Halogen:
20 bis 400 W
Gira Tronic-Trafos:
20 bis 400 W
elektronischer Trafo mit NV-LED:
typ. 20 bis 100 W
gewickelter Trafo:
20 bis 400 VA
gewickelter Trafo mit NV-LED:
typ. 20 bis 100 VA
Leitungslänge
Last:
max. 100 m
Nebenstelle:
max. 100 m
Einbautiefe:
24 mm
Montage:
in Gerätedose nach DIN 49073
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
