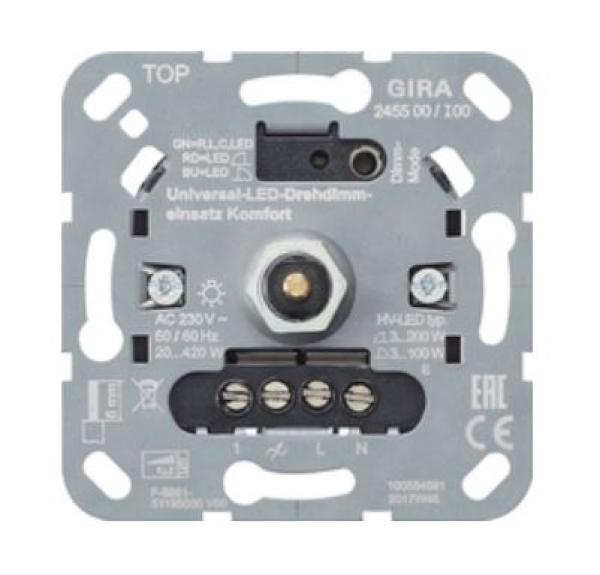

Merkmale
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen.
- Anschluss von Nebenstellen möglich.
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
- Anzeige der eingestellten Betriebsart mittels LED.
- Lampenschonendes Einschalten.
- Einschalthelligkeit dauerhaft speicherbar.
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit.
- Hotel-Card-Funktion aktivierbar: Licht schaltet nach Spannungsunterbrechung "Ein" (ab Index 01).
- Minimalhelligkeit einstellbar.
- Elektronischer Kurzschlussschutz.
- Elektronischer Übertemperaturschutz.
- Betrieb mit und ohne Neutralleiteranschluss.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
max. 0,35 W
Anschlussleistung bei 25 °C
HV-LED-Lampen (Phasenanschnitt):
typ. 3 bis 100 W
HV-LED-Lampen (Phasenabschnitt):
typ. 3 bis 200 W
Kompaktleuchtstofflampe:
typ. 3 bis 100 W
Glühlampen:
20 bis 420 W
HV-Halogen:
20 bis 420 W
Gira Tronic-Trafos:
20 bis 420 W
elektronischer Trafo mit NV-LED:
typ. 20 bis 100 W
gewickelter Trafo:
20 bis 420 VA
gewickelter Trafo mit NV-LED:
typ. 20 bis 100 VA
Nebenstellen
unbeleuchtete mechanische Taster:
unbegrenzt
Nebenstelleneinsatz 2-Draht:
unbegrenzt
Nebenstelleneinsatz 3-Draht:
max. 10
Leitungslänge
Nebenstelle:
max. 100 m
Last:
max. 100 m
Montage:
in Gerätedose nach DIN 49073
Einbautiefe:
24 mm
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
- Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich, einige LED- und CFLi-Leuchtmittel machen zur Vermeidung von Flackererscheinungen jedoch den Neutralleiteranschluss erforderlich.
- Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
- Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können in dem vom Hersteller angegebenen Dimmverfahren betrieben werden.
- Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
