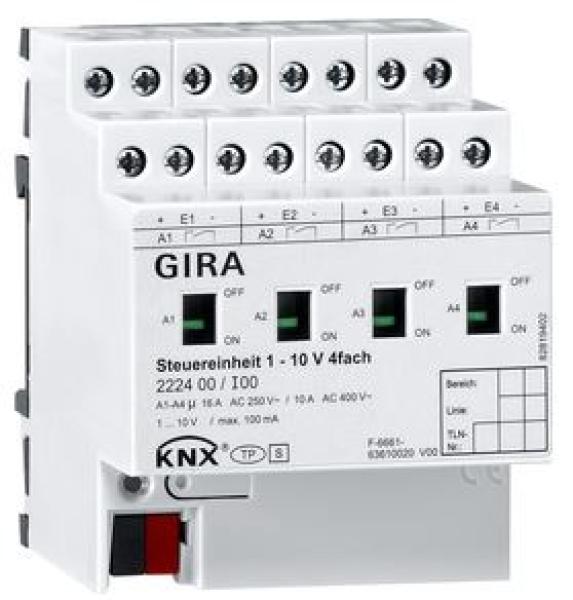

Die Steuereinheit schaltet und dimmt elektrische Verbraucher, die über eine 1-10 V-Schnittstelle verfügen.
5 Gerätekonfigurationen wählbar. Hierdurch erfolgt die Zuordnung der 4 einzeln ansteuerbaren Dimmkanäle auf die Schaltausgänge (z. B. 4 Dimmkanäle werden einem Schaltrelais zur Ansteuerung einer RGBW-Leuchte zugeordnet).
Relaisausgänge, die keinem Dimmkanal zugeordnet sind, sind als frei agierende Schaltaktorkanäle nutzbar.
Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang einstellbar.
Handbetätigung der Ausgänge unabhängig vom Bus mit mechanischer Schaltstellungsanzeige.
Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr.
Logische Verknüfungsfunktion je Kanal konfigurierbar.
Bis zu drei zentrale Schaltfunktionen zur gemeinsamen Ansteuerung aller Dimm- und Schaltkanäle.
Einschaltzeiten der Relaisausgänge können durch Betriebsstundenzähler erfasst und ausgewertet werden.
Sammelrückmeldung aller Schaltzustände möglich.
Dimmkanäle
Vier einzeln ansteuerbaren Dimmkanäle.
Rückmeldung von Schaltzustand und Helligkeitswert.
Einstellung des dimmbaren Helligkeitsbereichs möglich.
Dimmverhalten und Dimmkennlinien parametrierbar.
Soft-Einschalt- und Soft-Ausschalt-Funktion.
Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion). Bei der Treppenlichtfunktion ist die Reaktion am Ende der Einschaltzeit parametrierbar.
Einbeziehung eines Dimmkanals in bis zu 10 Szenen möglich.
Einbrennfunktion ermöglicht die vom Leuchtmittelherstellern vorgeschriebene Inbetriebnahme neuer Leuchtstofflampen.
Schaltaktorbetrieb (optional)
Unabhängiges Schalten der Schaltausgänge A2 bis A4.
Schließer- oder Öffnerbetrieb.
Rückmeldung des Schaltzustand.
Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion mit Vorwarnfunktion).
Einbeziehung in Lichtszenen möglich. Bis zu 10 interne Szenen sind je Schaltausgang parametrierbar.
Zyklische Überwachung des eintreffenden Schalttelegramms konfigurierbar.
Technische Daten
Relais
Anzahl:
4
Kontakt:
je 1 x Schließer potenzialfrei, bistabil
Steuerausgänge
Steuerspannung:
1 bis 10 V
Steuerstrom je Ausgang:
max. 100 mA
Leitungslänge:
max. 500 m bei 0,5 mm²
Schaltausgänge
Schaltspannung:
AC 250/400 V
Schaltstrom 230 V AC1:
16 A
Schaltstrom 230 V AC3:
10 A
Schaltstrom 400 V AC1:
10 A
Schaltstrom 400 V AC3:
6 A
Leuchtstofflampen:
16 AX
Lampenlasten
Glühlampen:
3680 W
HV-Halogen:
3680 W
gewickelter Trafo:
2000 VA
Gira Tronic-Trafo:
2500 W
Leuchtstofflampen T5/T8
unkompensiert:
3680 W
parallelkompensiert:
2500 W / 200 µF
Duo-Schaltung:
3680 W / 200 µF
Kompaktleuchtstofflampen
unkompensiert:
3680 W
parallelkompensiert:
2500 W / 200 µF
Quecksilberdampflampen
unkompensiert:
3680 W
parallelkompensiert:
3680 W / 200 µF
Umgebungstemperatur:
-5 °C bis +45 °C
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
1 – 10 V:
Schraubklemmen
Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Hinweise
Elektronische Vorschaltgeräte erzeugen sehr hohe Stromspitzen. Verwenden Sie deshalb einen Einschaltstrombegrenzer oder bei größeren Lasten ein separates Lastschütz.
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
