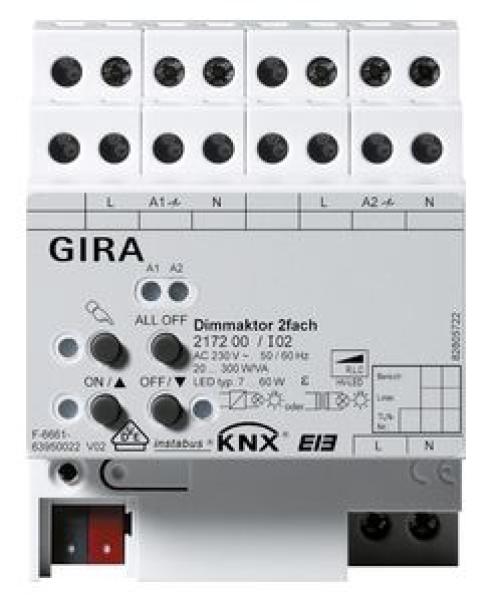

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
Leerlauf-, kurzschluss- und übertemperatursicher.
Handbetätigung der Ausgänge unabhängig vom Bus (auch Baustellenbetrieb möglich).
Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der Betriebsspannung.
Funktionen
Unabhängige Ansteuerung der Dimmkanäle.
Zentrale Schaltfunktion zur Ansteuerung aller Dimmkanäle.
Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr.
Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo / NV-LED (kapazitiv / Phasenabschnitt), konventioneller Trafo / NV-LED (induktiv / Phasenanschnitt), HV-LED (Phasenanschnitt) bzw. HV-LED (Phasenabschnitt).
Rückmeldung "Schalten" und "Helligkeitswert".
Einstellung des dimmbaren Helligkeitsbereich möglich.
Dimmverhalten und Dimmkennlinien parametrierbar.
Einschaltverhalten bei relativem Dimmbefehl parametrierbar.
Lampenschonendes Ein- und Ausschalten.
Automatische Einstellung und Skalierung des dimmbaren Helligkeitsbereichs bei Verwendung von Universal-Leistungszusätzen.
Das Verhalten eines Dimmkanals im Zustand "AUS" beim Empfang eines relativen Dimmbefehls kann parametriert werden (Einschalten und Hochdimmen oder keine Reaktion).
Meldetelegramme für Kurzschluss, Überlast und bei Lastausfall.
Rückmelden der angeschlossenen Lastart.
Sperrfunktion oder Zwangsstellungsfunktion für jeden Ausgang parametrierbar.
Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion).
Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
Verknüpfungsfunktion und bis zu acht Szenen pro Dimmkanal möglich.
Betriebsstundenzähler zum Erfassen der Einschaltzeit.
Reaktionen bei Busspannungsausfall und -wiederkehr einstellbar.
Technische Daten
Nennspannung:
AC 110 bis 230 V, 50/60 Hz
Anschlussleistung (AC 230 V) pro Kanal
Glühlampen:
20 bis 300 W
HV-Halogen:
20 bis 300 W
gewickelter Trafo:
20 bis 300 VA
Gira Tronic-Trafo:
20 bis 300 W
gewickelter Trafo mit NV-LED:
20 bis 100 VA
elektronischer Trafo mit NV-LED:
typ. 20 bis 100 W
HV-LED-Lampen:
typ. 3 bis 60 W
Kompaktleuchtstofflampe:
typ. 3 bis 60 W
Anschlussleistung (AC 110 V) pro Kanal
Glühlampen:
20 bis 150 W
HV-Halogen:
20 bis 150 W
gewickelter Trafo:
20 bis 150 VA
Gira Tronic-Trafo:
20 bis 150 W
gewickelter Trafo mit NV-LED:
20 bis 50 VA
elektronischer Trafo mit NV-LED:
typ. 20 bis 50 W
HV-LED-Lampen:
typ. 3 bis 30 W
Kompaktleuchtstofflampe:
typ. 3 bis 30 W
Anzahl Universal-Leistungszusätze
Phasenabschnitt:
max. 10 x 500 W
Phasenanschnitt:
max. 5 x 250 VA
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Hinweise
Leistungserweiterung durch Gira Leistungszusätze. In Kombination mit Leistungszusätzen keine LED- oder Kompaktleuchtstofflampen anschließen.
Montage auf DIN-Hutschiene.
VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
