Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
Leerlauf-, kurzschluss- und übertemperatursicher.
Handbetätigung der Ausgänge unabhängig vom Bus (auch Baustellenbetrieb möglich).

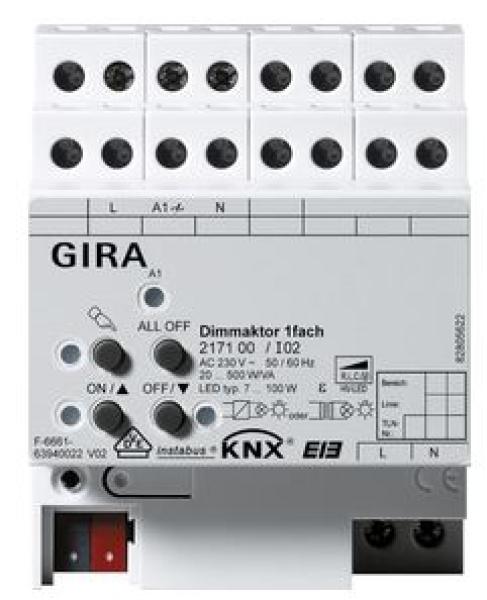

Der Dimmaktor 1fach kann auch als Drehzahlsteller zur Drehzahlsteuerung von Einphasen-Elektromotoren verwendet werden.
Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der Betriebsspannung.
Funktionen
Unabhängige Ansteuerung der Dimmkanäle.
Im Baustellenbetrieb sind die Ausgänge manuell bedienbar, ohne Busspannung, nur mit der Betriebsspannung.
Zentrale Schaltfunktion zur Ansteuerung aller Dimmkanäle.
Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr.
Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo / NV-LED (kapazitiv / Phasenabschnitt), konventioneller Trafo / NV-LED (induktiv / Phasenanschnitt), HV-LED (Phasenanschnitt) bzw. HV-LED (Phasenabschnitt).
Rückmeldung "Schalten" und "Helligkeitswert".
Einstellung des dimmbaren Helligkeitsbereich möglich.
Dimmverhalten und Dimmkennlinien parametrierbar.
Einschaltverhalten bei relativem Dimmbefehl parametrierbar.
Lampenschonendes Ein- und Ausschalten.
Automatische Einstellung und Skalierung des dimmbaren Helligkeitsbereichs bei Verwendung von Universal-Leistungszusätzen.
Das Verhalten eines Dimmkanals im Zustand "AUS" beim Empfang eines relativen Dimmbefehls kann parametriert werden (Einschalten und Hochdimmen oder keine Reaktion).
Meldetelegramme für Kurzschluss, Überlast und bei Lastausfall.
Rückmelden der angeschlossenen Lastart.
Sperrfunktion oder Zwangsstellungsfunktion für jeden Ausgang parametrierbar.
Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion).
Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
Verknüpfungsfunktion und bis zu acht Szenen pro Dimmkanal möglich.
Betriebsstundenzähler zum Erfassen der Einschaltzeit.
Reaktionen bei Busspannungsausfall und -wiederkehr einstellbar.
Technische Daten
Nennspannung:
AC 110 bis 230 V, 50/60 Hz
Anschlussleistung (AC 230 V)
Glühlampen:
20 bis 500 W
HV-Halogen:
20 bis 500 W
gewickelter Trafo:
20 bis 500 VA
Gira Tronic-Trafo:
20 bis 500 W
gewickelter Trafo mit NV-LED:
20 bis 100 VA
elektronischer Trafo mit NV-LED:
typ. 20 bis 100 W
HV-LED-Lampen:
typ. 3 bis 100 W
Kompaktleuchtstofflampe:
typ. 3 bis 100 W
Anschlussleistung (AC 110 V)
Glühlampen:
20 bis 250 W
HV-Halogen:
20 bis 250 W
gewickelter Trafo:
20 bis 250 VA
Gira Tronic-Trafo:
20 bis 250 W
gewickelter Trafo mit NV-LED:
20 bis 50 VA
elektronischer Trafo mit NV-LED:
typ. 20 bis 50 W
HV-LED-Lampen:
typ. 3 bis 50 W
Kompaktleuchtstofflampe:
typ. 3 bis 50 W
Schaltstrom Motoren:
2,3 A
Anzahl Universal-Leistungszusätze
Phasenabschnitt:
max. 10 x 500 W
Phasenanschnitt:
max. 5 x 420 VA
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Hinweise
Leistungserweiterung durch Gira Leistungszusätze. In Kombination mit Leistungszusätzen keine LED- oder Kompaktleuchtstofflampen anschließen.
Montage auf DIN-Hutschiene.
VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
