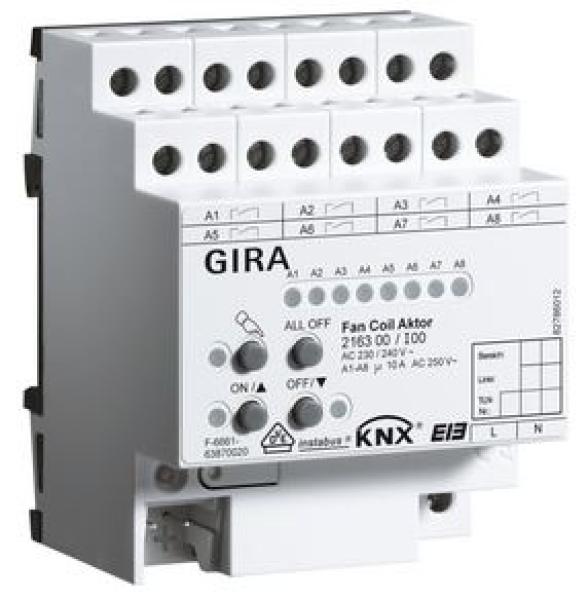

Fan Coil Aktor zur Ansteuerung von Gebläsekonvektoren (Fan Coil Units), die zur Klimatisierung von Räumen eingesetzt werden.
Der Aktor empfängt Telegramme, z. B. von einem Raumtemperaturregler, und setzt die Stellgrößentelegramme in dazu äquivalente Lüfterstufen und Ventilstellungen um.
Anschluss eines Gebläsekonvektors mit bis zu sechs Lüfterstufen oder Anschluss von zwei Gebläsekonvektoren mit jeweils bis zu zwei Lüfterstufen bei 2-Rohr-Systemen.
Handbetätigung.
Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der Betriebsspannung.
Betriebsarten für Heiz- oder Kühlbetrieb, oder kombinierten Heiz- und Kühlbetrieb.
2-Rohr- oder 4-Rohr-Betrieb. 2-Rohr-System heizt oder kühlt über eine gemeinsamen Wasserkreislauf. 4-Rohr-System besteht aus getrennten Vor- und Rücklauf für das Heiz- und Kühlsystem.
Einzelnes oder hierarchisches Schalten der Lüfterstufen.
Rückmeldung, Ausgangsanzeige, Sperrfunktion für jeden Kanal, Stufenbegrenzung.
Verhalten bei Busspannungsausfall oder Bus-/Netzspannungsausfall und nach einem ETS-Programmiervorgang konfigurierbar.
Grenzwerte einstellbar.
Zyklisches oder ereignisorientiertes Senden.
Freie Kanäle können für Schaltfunktionen, z. B. Raumbeleuchtung, genutzt werden.
Technische Daten
Schaltkontakt:
µ-Kontakt, 1 x Schließer potenzialfrei
Schaltvermögen AC 230 V:
10 A / AC1 bzw. 10 A / AC3
Maximaler Einschaltstrom
200 µs:
800 A
20 ms:
165 A
Anschlussleistung
Ohmsche Last:
2300 W
Kapazitive Last AC 230 V:
10 A, max. 140 µF
Glühlampen:
2300 W
HV-Halogen:
2300 W
gewickelter Trafo:
1200 VA
Gira Tronic-Trafo:
1500 W
Leuchtstofflampen, unkompensiert:
1000 VA
Leuchtstofflampen, Duo-Schaltung:
2300 VA
Leuchtstofflampen, parallelkompensiert:
1160 VA
Quecksilberdampflampen unkompensiert:
1000 W
Quecksilberdampflampen parallelkompensiert:
1160 W
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Hinweise
VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Montage auf DIN-Hutschiene.
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
