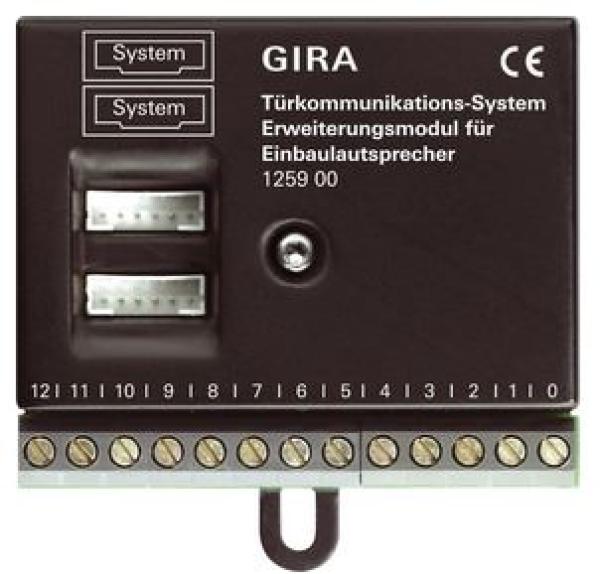

Bis zu zwölf mechanische Klingeltaster anschließbar.
Weitere Klingeltaster können über zusätzliche Erweiterungsmodule angschlossen werden.
Es können bis zu elf Erweiterungsmodule an einen Einbaulautsprecher angeschlossen werden.
Wechselspannungsabfrage der Klingeltasten-Anschlüsse zur Vermeidung von Oxidation an den Tastenkontakten.
Kleine Bauform.
Absicherung der Anschlussklemmen gegen Falschanschluss.
Befestigung des Erweiterungsmodules durch Schrauben oder Kleben.
Technische Daten
Anschlüsse
mech. Klingeltaster:
12 x Schraubklemme
gemeinsame Masse der Klingeltaster:
1 x Schraubklemme
Verbindungskabel:
2 x Steckerleiste
Schutzart:
IP44
Umgebungstemperatur:
-25 °C bis +70 °C
Hinweise
Modul zur Erweiterung des Einbaulautsprechers, wenn mehr als acht mechanische Klingeltaster angeschlossen werden sollen.
Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu 140 Audioteilnehmern möglich (z. B. 1 x Einbaulautsprecher, 11 x Erweiterungsmodul für Einbaulautsprecher, 136 x Wohnungsstation AP).
Lieferumfang
Das Befestigungsmaterial ist im Lieferumfang enthalten.
