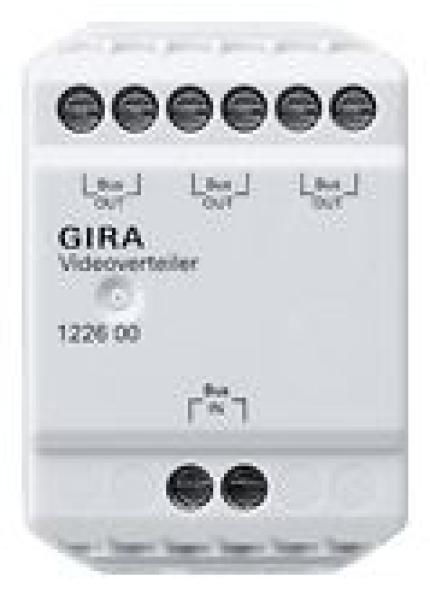

- Der Videoverteiler ist eine aktive Komponente zur Leitungsanpassung des Videosignals.
- Der Videoverteiler verteilt das Videosignal der Türstationen, TKS-Kamera-Gateways und TKS-IP-Gateways an die Wohnungststationen.
- Der Videoverteiler wird benötigt, wenn die Leitungsverlegung zu den Videokomponenten des Gira Türkommunikations-Systems als Stichleitung ausgeführt wird.
- Der Videoverteiler sorgt für den richtigen Abschlusswiderstand, um mögliche Reflexionen der einzelnen Zweige und die daraus resultierenden Bildstörungen zu verhindern.
Durch das Kombigehäuse sind drei Montagearten möglich
- Aufputz (in einer handelsüblichen Abzweigdose).
- Unterputz (in eine Gerätedose).
- Als REG-Gerät (mit dem beiliegenden REG-Adapter).
Technische Daten
Spannungsversorgung:
über Systembus
2-Draht-Bus IN:
2 x Schraubklemme
2-Draht-Bus OUT:
6 x Schraubklemme
Umgebungstemperatur:
-25 °C bis +70 °C
Hinweise
- Der Videoverteiler ist kaskadierbar. Insgesamt dürfen bis zu 15 Videoverteiler inkl. Videomultiplexer in einer Anlage verwendet werden.
- Bei der Inbetriebnahme ist keine weitere Konfiguration notwendig, da sich der Videoverteiler automatisch auf das vorhandene Leitungsnetz adaptiert.
Lieferumfang
Abmessungen in mm
| Videoverteiler: |
B 36 |
H 52 |
T 27 |
