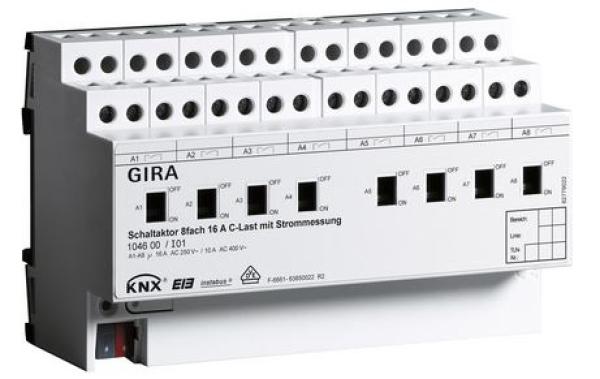

REG-Schaltaktoren mit integrierter Busankopplung. Zum Schalten von unabhängig ansteuerbaren Lastgruppen. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Anschluss mehrphasig. Keine zusätzliche Spannungsversorgung erforderlich.
Merkmale
Handbetätigung der Relais unabhängig vom Bus bzw. der Schaltstellungsanzeige.
Schließer- oder Öffnerbetrieb.
Zentrale Schaltfunktion.
Sammelrückmeldung zur Reduzierung der Buslast.
Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
Logische Verknüpfungsfunktion für jeden Ausgang.
Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
Einbeziehung in Lichtszenen möglich, max. acht interne Szenen je Kanal sind parametrierbar.
Speicherfunktion für Lichtszenen.
Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
Die Schaltkontakte des Schaltaktor 8fach C-Last sind speziell für Lasten mit kapazitivem Charakter und dadurch bedingten kurzzeitigen hohen Einschaltströmen ausgelegt (siehe technische Daten).
Der Schaltaktor besitzt eine integrierte Stromerkennung.
Für jeden Kanal kann eine Strommessung erfolgen.
Stromerkennung: Messung des Laststroms für jeden Kanal.
Schwellwerte zur Lastüberwachung (z. B. Meldung Lastausfall).
Unabhängiges Schalten der acht Ausgänge.
Technische Daten
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
Last:
Schraubklemmen
Relais
Anzahl:
8
Kontakt:
je 1 x Schließer potenzialfrei, bistabil
Schaltvermögen AC 230 V:
16 A / AC1 bzw. 16 A / AC3
Schaltvermögen AC 400 V:
10 A / AC1 bzw. 10 A / AC3
Maximaler Einschaltstrom:
600 A, 150 µs, 300 A, 600 µs
Anschlussleistung
Ohmsche Last:
3680 W
Kapazitive Last AC 230 V:
16 A, max. 200 µF
Glühlampen:
3680 W
HV-Halogen:
3680 W
gewickelter Trafo:
2000 VA
Gira Tronic-Trafo:
2500 W
Leuchtstofflampen, unkompensiert:
3680 VA
Leuchtstofflampen, Duo-Schaltung:
3680 VA
Leuchtstofflampen, parallelkompensiert:
2500 VA
Quecksilberdampflampen unkompensiert:
3680 W
Quecksilberdampflampen parallelkompensiert:
3680 W
Anschlussquerschnitt:
max. 4 mm²
Stromerkennung:
0,25 bis 16 A sinus
Stromerkennung:
50/60 Hz
Hinweise
Montage auf DIN-Hutschiene.
VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
