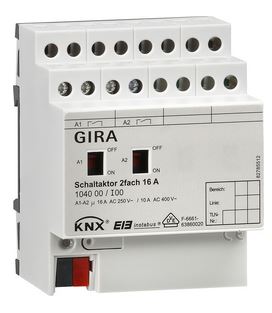

REG-Schaltaktoren mit integrierter Busankopplung. Zum Schalten von unabhängig ansteuerbaren Lastgruppen. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Anschluss mehrphasig. Keine zusätzliche Spannungsversorgung erforderlich.
Merkmale
- Handbetätigung der Relais unabhängig vom Bus bzw. der Schaltstellungsanzeige.
- Schließer- oder Öffnerbetrieb.
- Zentrale Schaltfunktion.
- Sammelrückmeldung zur Reduzierung der Buslast.
- Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
- Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
- Logische Verknüpfungsfunktion für jeden Ausgang.
- Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
- Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich, max. acht interne Szenen je Kanal sind parametrierbar.
- Speicherfunktion für Lichtszenen.
- Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
- Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
- Unabhängiges Schalten der zwei Ausgänge.
Technische Daten
KNX:
Anschluss- und Abzweigklemme
Kontakt:
je 1 x Schließer potenzialfrei, bistabil
AC 230 V:
16 A / AC1 bzw. 10 A / AC3
AC 400 V:
10 A / AC1 bzw. 6 A / AC3
Maximaler Einschaltstrom:
400 A, 150 µs, 200 A, 600 µs
Kapazitive Last AC 230 V:
16 A, max. 140 µF
gewickelter Trafo:
1200 VA
Gira Tronic-Trafo:
1500 W
Leuchtstofflampen, unkompensiert:
2500 VA
Leuchtstofflampen, Duo-Schaltung:
2300 VA
Leuchtstofflampen, parallelkompensiert:
1300 VA
Quecksilberdampflampen unkompensiert:
2000 W
Quecksilberdampflampen parallelkompensiert:
2000 W
Anschlussquerschnitt:
max. 4 mm²
Hinweise
- Montage auf DIN-Hutschiene.
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
Abmessungen
Teilungseinheiten (TE): |
4 |
