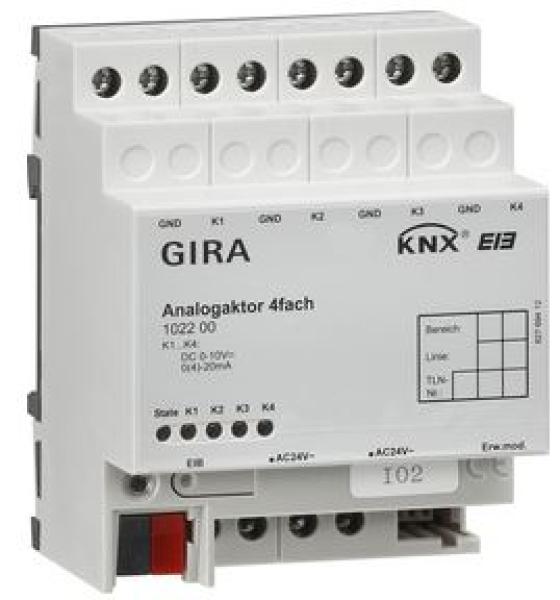

Analogaktor 4fach REG mit integrierter Busankopplung wandelt KNX Telegramme (1-Byte und 2-Byte) in analoge Ausgangssignale um.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Spannungsausgänge mit Kurzschlussüberwachung.
Der Ausgangszustand wird durch die Status-LED angezeigt.
Die Ausgangsgrößen können zwangsgeführt werden.
Nicht benötigte Ausgänge lassen sich abschalten.
Die vier Ausgänge werden durch die Software auf Spannungs- oder Stromsignale parametriert.
Technische Daten
Anzahl der Ausgänge:
4
Nennspannung:
AC 24 V
Anschlüsse
KNX:
Anschluss- und Abzweigklemme
Spannungsversorgung:
Schraubklemmen
Ausgänge:
Schraubklemmen
Stromsignale am Ausgang
0 bis 20 mA:
Bürde ≤ 500 Ω
4 bis 20 mA:
Bürde ≤ 500 Ω
Spannungssignale am Ausgang
0 bis 1 V:
Bürde ≥ 1 kΩ
0 bis 10 V:
Bürde ≥ 1 kΩ
Anschlussquerschnitt:
max. 4 mm²
Umgebungstemperatur:
-5 °C bis +45 °C
Lieferumfang
KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
