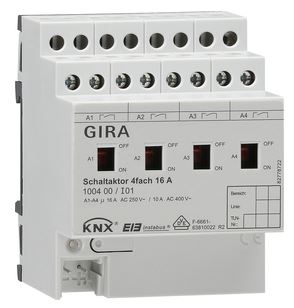

Gira 100400 KNX REG plus Schaltaktor 4-fach 16A mit Handbetätigung
Gira 100400 KNX REG plus Schaltaktor 4-fach 16A mit Handbetätigung
Gira 100400 KNX REG plus Schaltaktor 4-fach 16A mit Handbetätigung

Gira 100400 KNX REG plus Schaltaktor 4-fach 16A mit Handbetätigung

Art.Nr.:
20487
4-8 Werktage 4-8 Werktage (Ausland abweichend)
165,68 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung
REG-Schaltaktoren mit integrierter Busankopplung. Zum Schalten von unabhängig ansteuerbaren Lastgruppen. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Anschluss mehrphasig. Keine zusätzliche Spannungsversorgung erforderlich.


Merkmale

  • Handbetätigung der Relais unabhängig vom Bus bzw. der Schaltstellungsanzeige.
  • Schließer- oder Öffnerbetrieb.
  • Zentrale Schaltfunktion.
  • Sammelrückmeldung zur Reduzierung der Buslast.
  • Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
  • Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
  • Logische Verknüpfungsfunktion für jeden Ausgang.
  • Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
  • Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
  • Einbeziehung in Lichtszenen möglich, max. acht interne Szenen je Kanal sind parametrierbar.
  • Speicherfunktion für Lichtszenen.
  • Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
  • Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
  • Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
  • Unabhängiges Schalten der vier Ausgänge.


Technische Daten

Anschlüsse

KNX:
Anschluss- und Abzweigklemme
Last:
Schraubklemmen
Relais

Anzahl:
4
Kontakt:
je 1 x Schließer potenzialfrei, bistabil
Schaltvermögen

AC 230 V:
16 A / AC1 bzw. 10 A / AC3
AC 400 V:
10 A / AC1 bzw. 6 A / AC3
DC:
16 A / 24 V
Maximaler Einschaltstrom:
400 A, 150 µs, 200 A, 600 µs
Anschlussleistung

Ohmsche Last:
3600 W
Kapazitive Last AC 230 V:
16 A, max. 140 µF
Glühlampen:
2500 W
HV-Halogen:
2500 W
gewickelter Trafo:
1200 VA
Gira Tronic-Trafo:
1500 W
Leuchtstofflampen, unkompensiert:
2500 VA
Leuchtstofflampen, Duo-Schaltung:
2300 VA
Leuchtstofflampen, parallelkompensiert:
1300 VA
Quecksilberdampflampen unkompensiert:
2000 W
Quecksilberdampflampen parallelkompensiert:
2000 W
Anschlussquerschnitt:
max. 4 mm²


Hinweise

  • Montage auf DIN-Hutschiene.
  • VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.


Lieferumfang

  • KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.


Abmessungen

Teilungseinheiten (TE): 4
