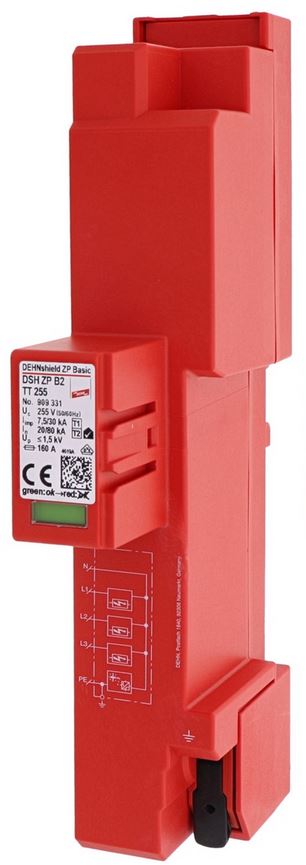

DEHNshield ZP B2 TT 255
Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).
■ Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen
■ Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem
■ Ermöglicht Endgeräteschutz
■ Schmale Baubreite von nur 38 mm ermöglicht die Kombination des DEHNshield ZP mit einem Einspeiseadapter und damit den Einbau zwischen zwei SH-Schaltern in nur einem einzelnen Zählerfeld
■ Ein passender Abdeckclip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten
Technische Daten
| SPD nach EN 61643-11 / ... IEC 61643-11 |
Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III |
| Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) |
Typ 1 + Typ 2 + Typ 3 |
| Nennspannung AC (UN ) |
230 / 400 V (50 / 60 Hz) |
| Höchste Dauerspannung AC (UC ) |
255 V (50 / 60 Hz) |
| Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) |
30 kA |
| Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) |
7,5 kA |
| Spezifische Energie [L-N] (W/R) |
14,06 kJ/Ohm |
| Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) |
30 kA |
| Spezifische Energie [N-PE] (W/R) |
225 kJ/Ohm |
| Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In ) |
20 / 80 kA |
| Schutzpegel [L-N] (UP ) |
≤ 1,5 kV |
| Schutzpegel [N-PE] (UP ) |
≤ 1,5 kV |
| Leerlaufspannung des Hybridgenerators (UOC ) |
20 kV |
| Max. netzseitiger Überstromschutz |
160 A gG |
| TOV-Spannung [L-N] (UT) – Charakteristik |
440 V / 120 min. – Festigkeit |
| TOV-Spannung [N-PE] (UT) – Charakteristik |
1200 V / 200 ms – Festigkeit |
| Betriebstemperaturbereich (TU ) |
-40 °C ... +80 °C |
| Funktions- / Defektanzeige |
grün / rot |
| Anzahl der Ports |
1 |
| Anschlussquerschnitt (PEN, 9) |
16-25 mm2 mehrdrähtig, feindrähtig |
| Montage auf |
40-mm-Sammelschienensystem |
| Gehäusewerkstoff |
Thermoplast, Farbe rot, UL 94 V-0 |
| Einbauort |
Innenraum |
| Schutzart |
IP 30 (mit Abdeckung) |
| Zulassungen |
VDE |
| Erweiterte technische Daten: |
--------------------------------- |
| Schutzpegel [L-PE] (UP ) |
≤ 1,6 kV |
