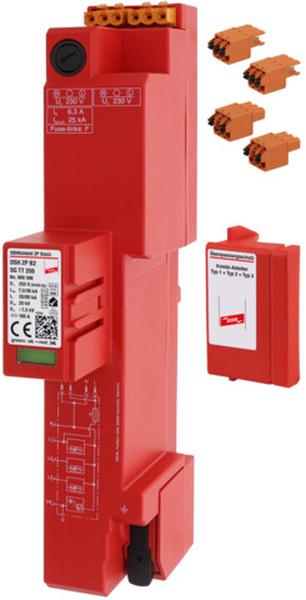

DEHN 909396 Kombiableiter DEHNshield DSH ZP B2 SG TT255 für TT/TNS Typ1+2
DEHN 909396 Kombiableiter DEHNshield DSH ZP B2 SG TT255 für TT/TNS Typ1+2
DEHN 909396 Kombiableiter DEHNshield DSH ZP B2 SG TT255 für TT/TNS Typ1+2

DEHN 909396 Kombiableiter DEHNshield DSH ZP B2 SG TT255 für TT/TNS Typ1+2

Art.Nr.:
90890
Lieferzeit:
2-4 Werktage 2-4 Werktage (Ausland abweichend)
Versandgewicht:
0.646 kg je Stück
199,89 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung
Kombi-Ableiter Schutzwirkung Typ 1 + Typ 2 + Typ 3 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100, komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme, Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlußleitungen) zur Verdrahtung des intelligenten Messystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN ) 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Spezifische Energie [L-N] (W/R ) 14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Spezifische Energie [N-PE] (W/R ) 225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In ) 20 / 80 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
TOV-Spannung [L-N] (UT) – Charakteristik 440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (UT) – Charakteristik 1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (TU ) -40 °C ... +80 °C
Funktions- / Defektanzeige grün / rot
Anzahl der Ports 1
Anschlussquerschnitt (PEN, 9) 16-25 mm2 mehrdrähtig
Montage auf 40-mm-Sammelschienensystem
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 30 (mit Abdeckung)
Zulassungen VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (UN ) 230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (In ) 6,3 A
Sicherungseinsatz SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten: ---------------------------------
Schutzpegel [L-PE] (UP ) ≤ 1,6 kV
