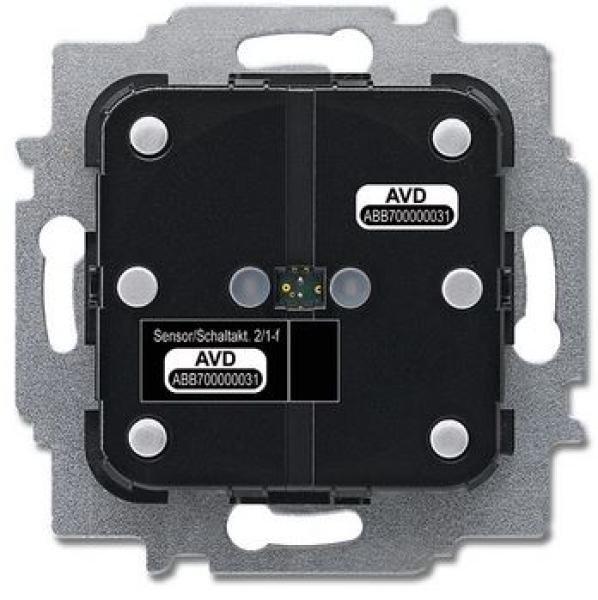

Zum Schalten von 127 V~/230 V~ Verbrauchern.
Mit integriertem Schaltaktor.
Schaltfunktion ist auch ohne vorherige Programmierung gegeben (linker Sensorkanal vorkonfiguriert).
Konfiguration kann nachträglich über das Web-Interface geändert werden (Gruppen, Szenen, …).
Rechter Sensorkanal zur Programmierung von weiteren Funktionen (Gruppen, Szenen, …).
Zum Kontaktieren von Wippe 2-fach 6230-2x-xxx, 6231-2x-xxx, 6232-2x-xxx, 6233-2x-xxx und 6234-2x-xxx.
Der Busanschluss erfolgt über die beiliegende Busklemme.
Bei der Installation in die Unterputzdose ist auf eine räumliche Trennung zwischen der Bus- und der 127 V/230 V-Installationsleitung zu achten! Bei Unterschreiten des Mindestabstands z.B. Elektronikdosen oder Isolierschläuche verwenden.
Bedienelemente: Tastkontakte oben/unten
Anzeigeelemente: LED als Orientierungslicht oder zur Anzeige des Schaltzustandes
Busspannung: 24 V
Ausgänge: 1 Schließer, potenzialfrei
Lastart: ohmsch
Nennstrom: 10 A
Ausgangsspannung: 230 V~
Nennleistung: 2300 W
Lastart: kapazitiv
Nennstrom: 10 AX
Nennleistung: 2300 VA
Lastart: induktiv
Nennstrom: 10 AX
Nennleistung: 2300 VA
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -5 °C bis 45 °C
Maße (H x B x T): 71 mm x 71 mm x 45 mm
Einbautiefe: 32 mm
Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
