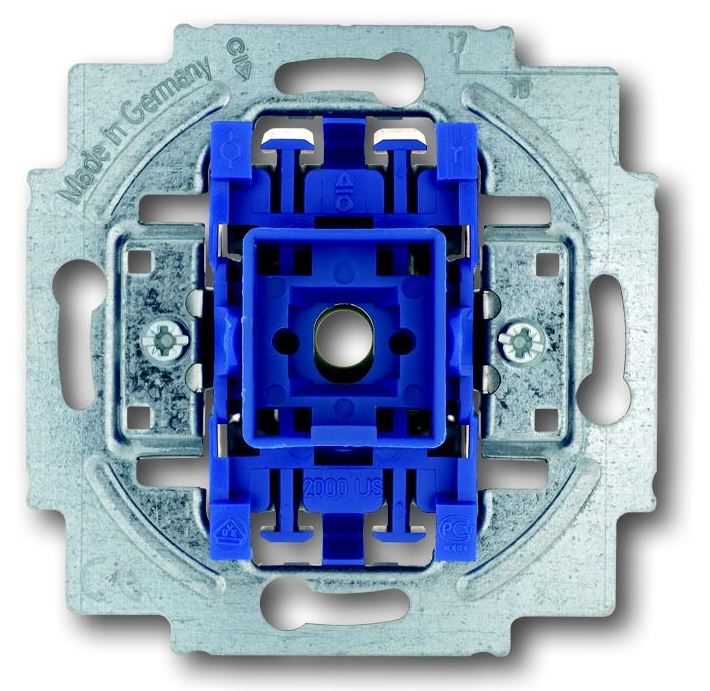

Mit zwei unabhängigen Meldekontakten.
Nennspannung: 250 V~
Eingänge: 1, Ausgänge: 3
Nennstrom: 10 A
IEC 60669-1
Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.
Dieser Tastereinsatz wird ohne Glimmlampe geliefert. Dieser muß separat bestellt werden.
Sie können in diesen Taster eine Glimmlampe einsetzen, haben dann aber eine Dauerbeleuchtung.
beleuchtbar durch:
Glimmlampenelemente: ( siehe passendes Zubehör )
8350 ( 0,4 mA Stromaufnahme), 230V
8352 ( 1,0 mA Stromaufnahme), 230V
8353 ( 2,0 mA Stromaufnahme), 230V
LED-Beleuchtungseinsatz: ( siehe passendes Zubehör )
8380-10, 8380-12, 8380-17, 230 V, LED weiß, rot, blau, 0,5 mA Stromaufnahme
8382-10, 8382-12, 8382-17, 230 V, LED weiß, rot, blau, 1,0 mA Stromaufnahme
8383-10, 8383-12, 8383-17, 230 V, LED weiß, rot, blau, 2,0 mA Stromaufnahme
Je nach gewünschter Helligkeit der LEDs lassen sich wahlweise 0,5, 1,0 oder 2,0 mA anlegen.
Um Tasterschaltungen zu ermöglichen, ist die 0,5 mA-Variante vorgesehen. Dies erlaubt den Betrieb mehrerer LEDs in Tasterschaltungen parallel zum Relaiskontakt.
Die Helligkeitsstufen werden durch die Sockelfarbe gekennzeichnet, die LED-Farbe wird durch einen separaten Farbpunkt auf dem Sockel gekennzeichnet.
