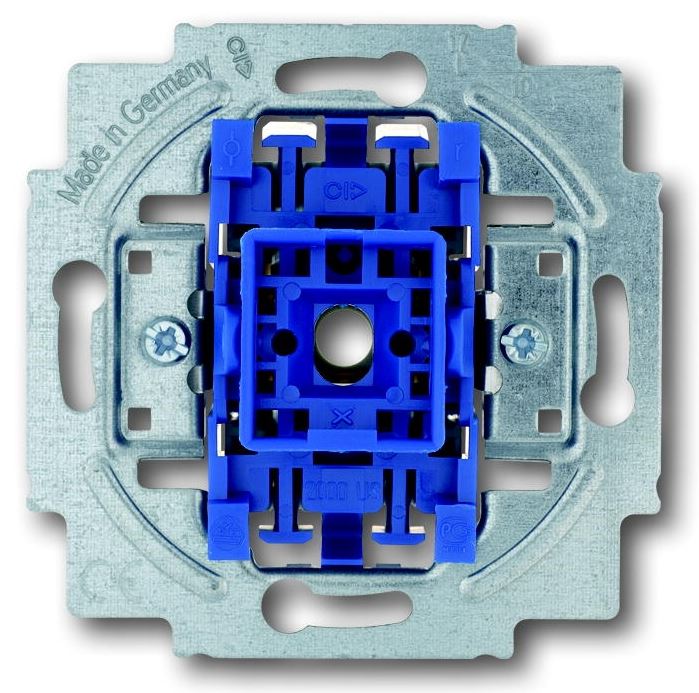

Nennspannung: 250 V~
Nennstrom: 16 AX
IEC 60669-1
Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.
Auch zum Schalten von SCHUKO® Steckdosen.
z.B.als Heizungs-Notschalter zu verwenden
Bei der Stillsetzung der Anlage durch den Not-Aus-Schalters muss die Energiezufuhr allpolig abgeschaltet werden. Das bedeutet, dass die gesamte Anlage durch den Not-Aus-Schalter von der elektrischen Energie getrennt werden muss und nicht nur Teilbereiche. Der Not-Aus bedeutet, dass aufgrund einer Störung oder eines Notfalls die Anlage schnellstmöglich von der einspeisenden Energie abgeschaltet werden kann.
Dieser Schaltkreis muß bei einem 16A-Schalter auch durch eine 16A-Sicherung abgesichert sein.
Dieser Schaltereinsatz wird ohne Glimmlampe geliefert. Dieser muß separat bestellt werden.
Sie können in diesen Schalter eine Glimmlampe einsetzen, haben dann aber eine Dauerbeleuchtung.
beleuchtbar durch:
Glimmlampenelemente: ( siehe passendes Zubehör )
8350 ( 0,4 mA Stromaufnahme), 230V
8352 ( 1,0 mA Stromaufnahme), 230V
8353 ( 2,0 mA Stromaufnahme), 230V
LED-Beleuchtungseinsatz: ( siehe passendes Zubehör)
8380-10, 8380-12, 8380-17, 230 V, LED weiß, rot, blau, 0,5 mA Stromaufnahme
8382-10, 8382-12, 8382-17, 230 V, LED weiß, rot, blau, 1,0 mA Stromaufnahme
8383-10, 8383-12, 8383-17, 230 V, LED weiß, rot, blau, 2,0 mA Stromaufnahme
Je nach gewünschter Helligkeit der LEDs lassen sich wahlweise 0,5, 1,0 oder 2,0 mA anlegen.
Um Tasterschaltungen zu ermöglichen, ist die 0,5 mA-Variante vorgesehen. Dies erlaubt den Betrieb mehrerer LEDs in Tasterschaltungen parallel zum Relaiskontakt.
Die Helligkeitsstufen werden durch die Sockelfarbe gekennzeichnet, die LED-Farbe wird durch einen separaten Farbpunkt auf dem Sockel gekennzeichnet.
