ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Die Kombination mit Komponenten der HVM Vorgängerserie ist nicht möglich.
Zur Inbetriebnahme ist die neue BYD Energy App samt aktueller Firmware (ab V1.28.0) erforderlich.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.

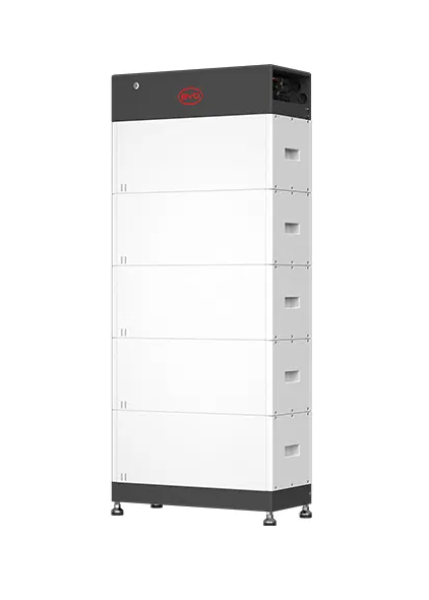

Für die neueste Generation der HVM Hochvoltspeicher von BYD gibt es nun auch ein „+“ dazu. Zu den bewährten Eigenschaften und Eckdaten wurde bei der neuen HVM+ eine verbesserte BCU eingesetzt. Diese kann flexibel für die Speichermodule der HVB, HVS+ und HVM+ Serien verwendet werden. Der neue automatische SOC-Balancing-Optimizer macht das manuelle Anpassen des Ladestandes bei Erstinstallation und Erweiterung überflüssig. Das überarbeitete BCU-Anschlussmanagement mit Steckverbindern auf der Leistungs- und Kommunikationsebene spart weitere wertvolle Zeit bei der Installation. Auch die Konfiguration des Systems wird mit einer neuen Installer-App erleichtert. Parallel dazu gibt es auch eine Endkunden-App für die komfortable Anlagenüberwachung.
Produktvorteile:
• Automatisches SOC Balancing bei Erstinstallation oder Erweiterung
• Schnellere Kabelinstallation durch Steckverbinder
• Bewährte kabellose Stapelbauweise
• Zeitlich unbegrenzt nachrüstbar
Produkteigenschaften:
• Batteriekapazität (nutzbar): 13,8 kWh
• Speichertyp: Hochvolt
• Nennspannung: 256,0 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 3 bis 8
• Anzahl Einheiten parallel: 3
• Zellchemie: LFP
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Schutzklasse: IP55
• Abmessungen: 1467 x 610 x 282 mm (HxBxT)
• Gewicht: 221,6 kg
Lieferumfang:
• 1 x BYD B-Box BCU HVM+/HVS+/HVB + Base
• 5 x BYD HVM+ Speichermodul
| Min. Temperatur der Umgebung (°C) |
-10 |
| Kapazität nachträglich erweiterbar |
ja ohne Zeitbegrenzung |
| Nutzbare Kapazität (kWh) |
13.80 |
| Zellchemie der Batterie |
LFP |
| Gehäuseschutzklasse |
IP55 |
| Nennspannung DC (V) |
256.00 |
| Max. Ausgangsstrom (A) Laden |
50.00 |
| Intrastat Ursprungsland |
China |
| Gefahrgut Transportkategorie |
2 |
| Gefahrgut Beschreibung |
LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode |
(E) |
| Klassifizierungscode |
M4 |
| Intrastat Warennummer (HS-Code) |
85076000 |
| Hersteller |
BYD |
| Hersteller Artikelbezeichnung |
HVM+ 13.8 |
| Gefahrgut Klasse |
9 |
| Gefahrgut Gewicht (Netto) (kg) |
206.500 |
| Gefahrgut Verpackung |
4G |
| Gefahrgut UN-Nr. |
3480 |
