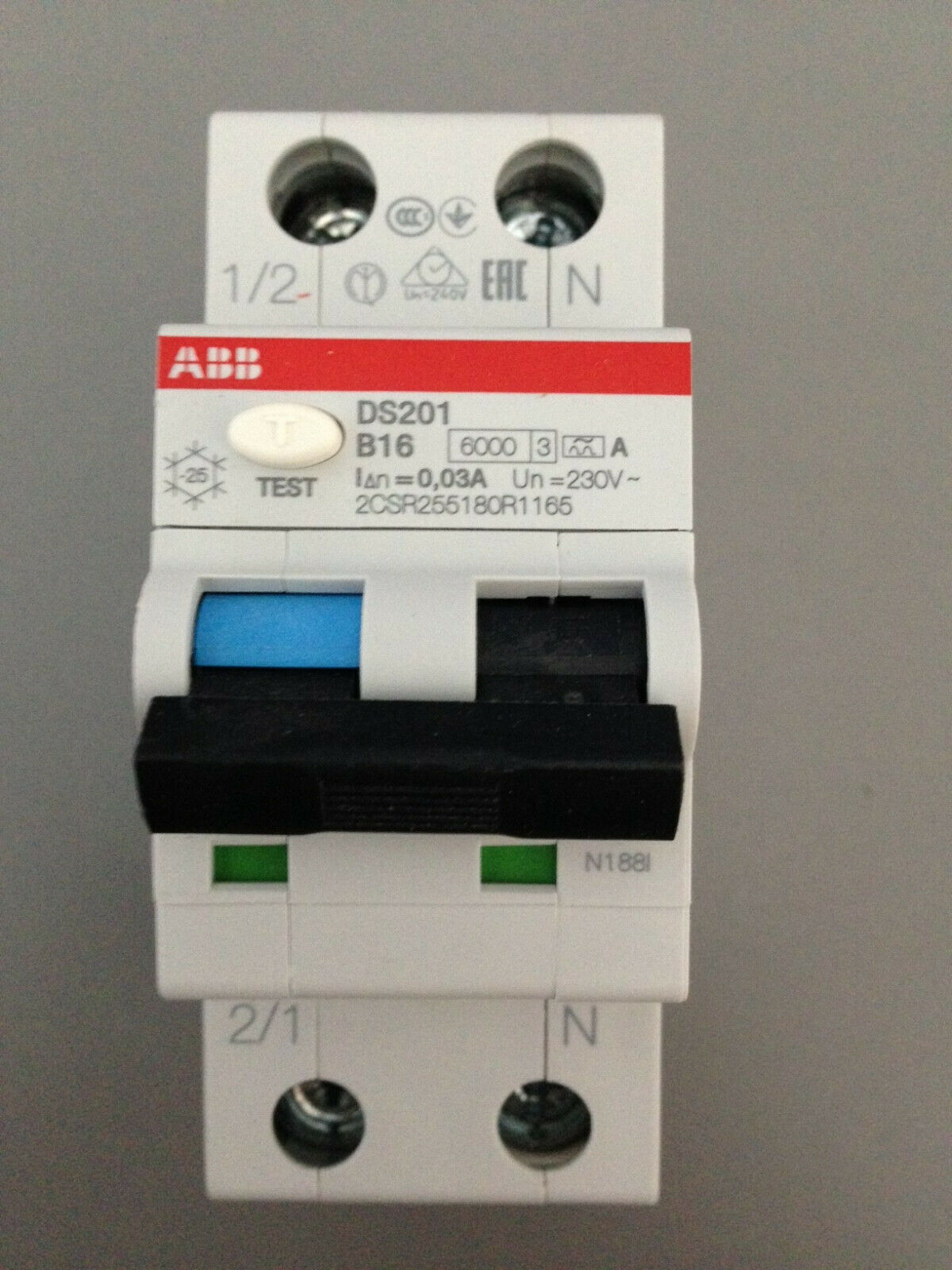

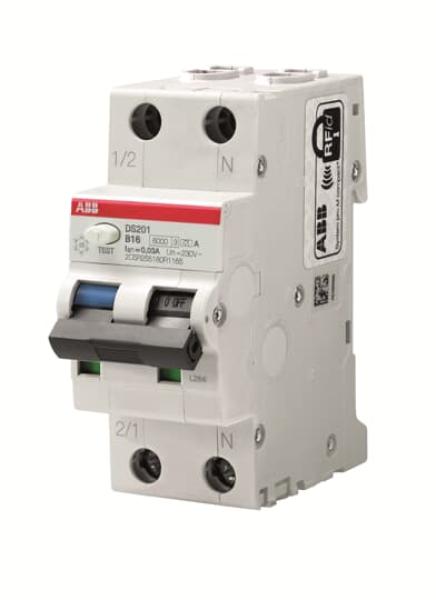

ABB FI/LS-Schalter DS201 B16 A30, 1P+N, 6kA

Allgemeine Informationen

• Typ: DS201 B16 A30

• Bestellnummer: 2CSR255180R1165

• EAN: 8012542058519

• Beschreibung: DS201A-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B 16, 30mA

• Langbeschreibung: FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
  Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
  RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.


  Technische Daten

• Normen: IEC/EN 61009-1, IEC/EN 61009-2-1

• Betriebskennlinie: Unverzögert

• Fehlerstromart: Typ A

• Anzahl der Pole: 2

• Anzahl geschützter Pole: 1

• Bemessungsstrom (I_n): 16 A

• Bemessungsstromempfindlichkeit: 0.03 A

• Bemessungsspannung (U_r): 230 V

• Bemessungsisolationsspannung (U_i): 500 V

• Überspannungskategorie: III

• Verschmutzungsgrad: 2

• Bemessungsisolationsspannung Ui (Ut): 170 … 264 V

• Bemessungsfrequenz (f): 50/60 Hz

• Bemessungsschaltvermögen (I_cn): 6 kA

• Bemessungs-Grenzkurzschlussausschaltvermögen (I_cu): 10 kA

• Bemessungs-Betriebskurzschlussausschaltvermögen (I_cs): 7.5 kA

• Bemessungsrestbruchkapazität (IΔm): EN 61009-1 6000 A
  IEC 61009-1 6000 A

• Primäre Bemessungs-Impulsfestigkeitsspannung: 4 kV

• Isolationsprüfspannung: 2.5 kV

• Auslösecharakteristik: B

• Energiebegrenzungsklassen: 3

• Gehäusetyp: Isolierstoffgruppe I - II, RAL 7035

• Bedienteilausführung: Schalthebel - Isolierstoffgruppe II, Schwarz RAL 9005, plombierbar in den Stellungen ON (EIN)/OFF (AUS)

• Schaltstellungsanzeige: Rot ON / Grün OFF

• Fehleranzeige: Blaue Markierung auf Schalthebel

• Elektrische Standfestigkeit: 10000 Zyklen

• Mechanische Standfestigkeit (N_endu): 20000 Zyklen

• Schutzart: Anschlussklemmen IP20, Gehäuse IP40

• Schockfestigkeit nach IEC 60068-2-27: 25g / 2 shocks / 13 ms

• Schwingungsfestigkeit nach IEC 60068-2-6: 0,1 mm oder 1 g, 20 Zyklen 5…150…5 Hz

• Klimafestigkeit: 28 cycles
  with 55 °C / 90-96 %
  and 25 °C / 95-100 %

• Referenztemperatur für die Auslösecharakteristik: 30 °C

• Anschlussart: Schraubklemmen

• Art der Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss

• Kabelgröße: 25 mm²

• Anschlussmöglichkeit: Sammelschiene 10/10 mm²
  Mehrdrähtig 0.75 … 25 mm²
  Feindrähtig mit Aderendhülse 0.75 … 16 mm²
  Feindrähtig 0.75 … 16 mm²

• Anzugsdrehmoment: 2.8 N·m

• Abisolierlänge: 12 mm

• Montageart: auf DIN-Schiene EN 60715 (35 mm) mit Montageclip

• Einbauort: beliebig

• Einspeisung: Beliebig

• Position des N-Leiters: Rechts

• Verlustleistung: 3.3 W

• Anzahl der Modulabstände pro DIN-Schiene: 2

• Zubehörtyp: Hilfskontakt
  Signalkontakt/Hilfskontakt
  Arbeitsstromauslöser
  Hilfsschalter für Montage an der Unterseite
  Unterspannungsauslöser
  Überspannungsauslöser
  Motorantrieb

• Umgebungstemperatur: Betrieb -25...55 °C
