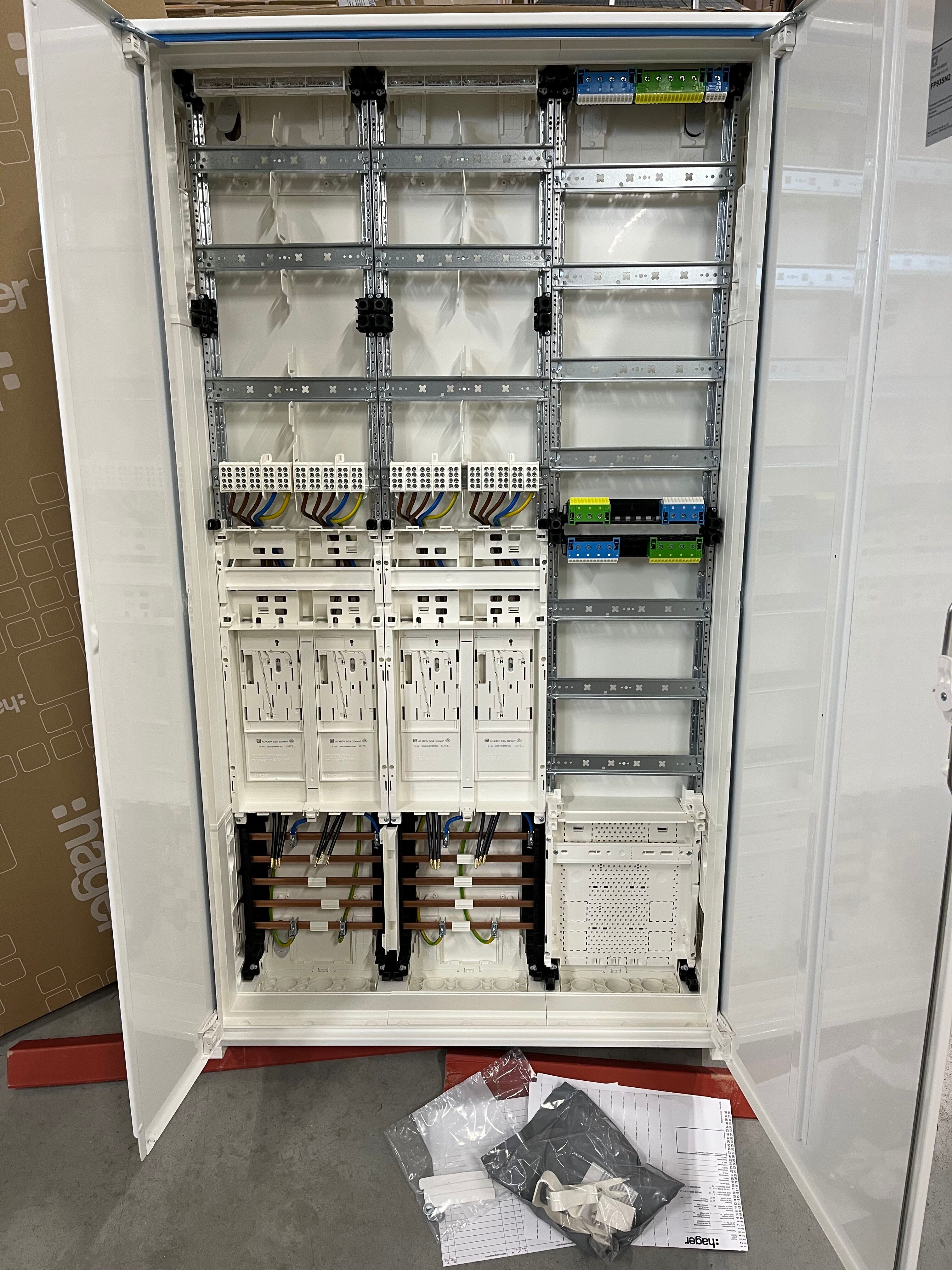

Das Zählerfeld ist bis zu den fingersicheren Abgangangsklemmen vorverdrahtet. Die benötigten Abdeckhauben sind allesamt dabei.

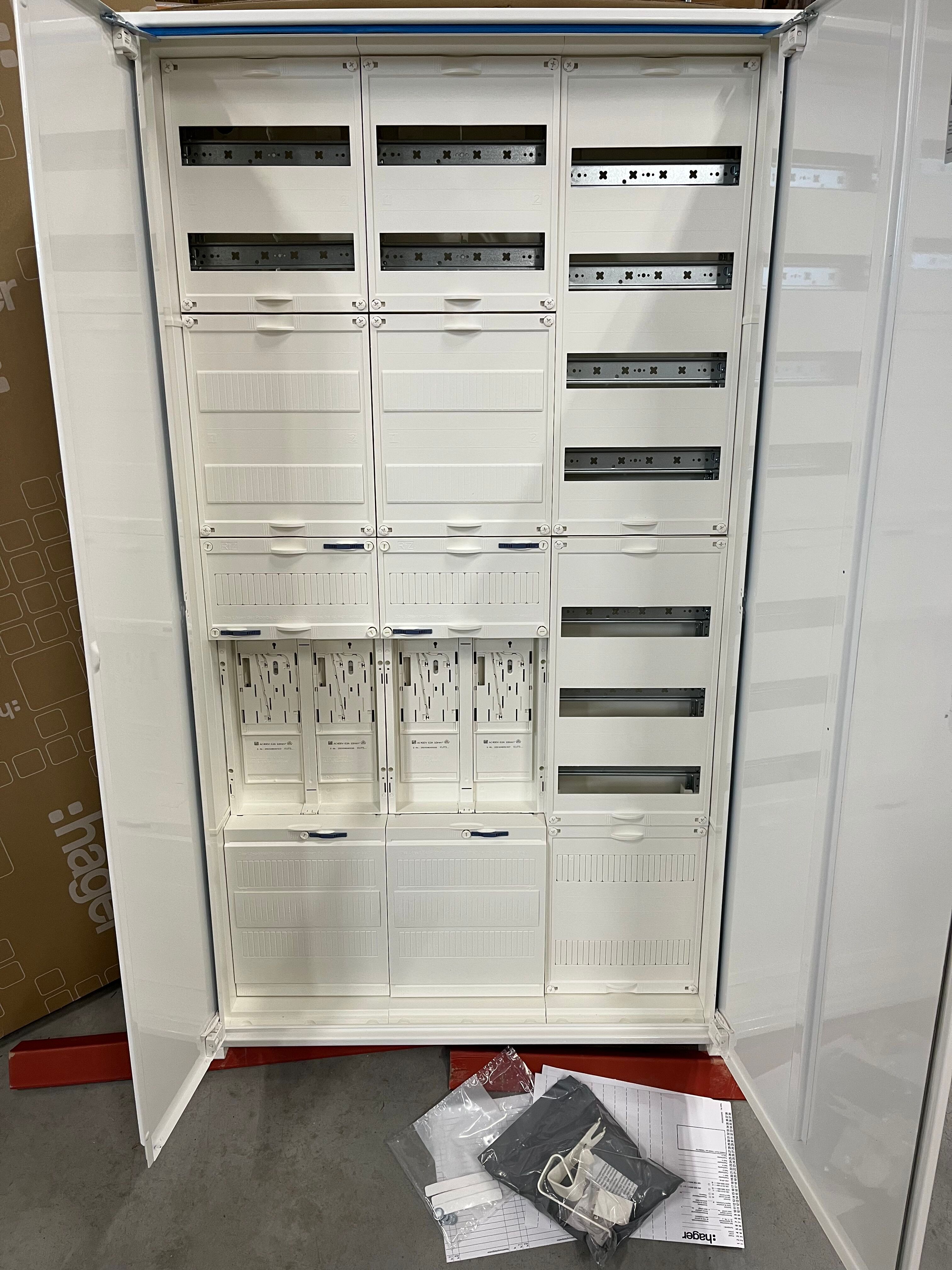

Hager Zählerschrank ZB53S
Stabiler Stahlblechschrank mit wechselbaren Türen
Hersteller: Hager
Abmessungen: 800 mm x 1400 mm x 205 mm
DIN: entspricht DIN-VDE, TAB 2015
Schutzgrad: IP 31/43
Montage: Aufputz, Unterputz, Teilversenkt (Aufhängungen liegen dem Schrank bei )
Zählerfeld: 1x Komplettfeld für 4 Zähler mit Hauptleitungsabzweigklemmen 5-polig.
Mit Sammelschienensystem 5-polig 40mm für SLS-Schalter
Verteilerfeld APZ: 1x Verteilerfeld 7-reihig inkl. APZ-Anschlussraum + RJ-45 Buchse
Hinweis: Dieses Feld findet keine Berücksichtigung in der Anwendungsregel VDE-AR-N 4100, daher ist eine individuelle Abstimmung mit dem jeweils zuständigen EVU zwingend notwendig.
Die Funktionsfläche oberhalb des AAR (anlagenseitiger Anschlussraum) fungiert zur Absicherung besonderer Anwendungen (z.B. Ladestationen) und ist nicht als herkömmlicher Verteiler zu betrachten. Der Raum ist zur Absicherung von maximal zwei Verbrauchern bis 22 kW (z.B. Ladestationen) mit FI-Schutzeinrichtungen und LS-Schalter oder Kombinationen dieser (z. B. FI/LS) bis 40 A geeignet.
Die Vorschriften der jeweiligen EVUs sind vor Bestellung zu klären und deren Vorschriften einzuhalten.
In den Auswahlfeldern können Sie SLS-Schalter sowie weiteres Zubehör ihrer Bestellung hinzufügen.
