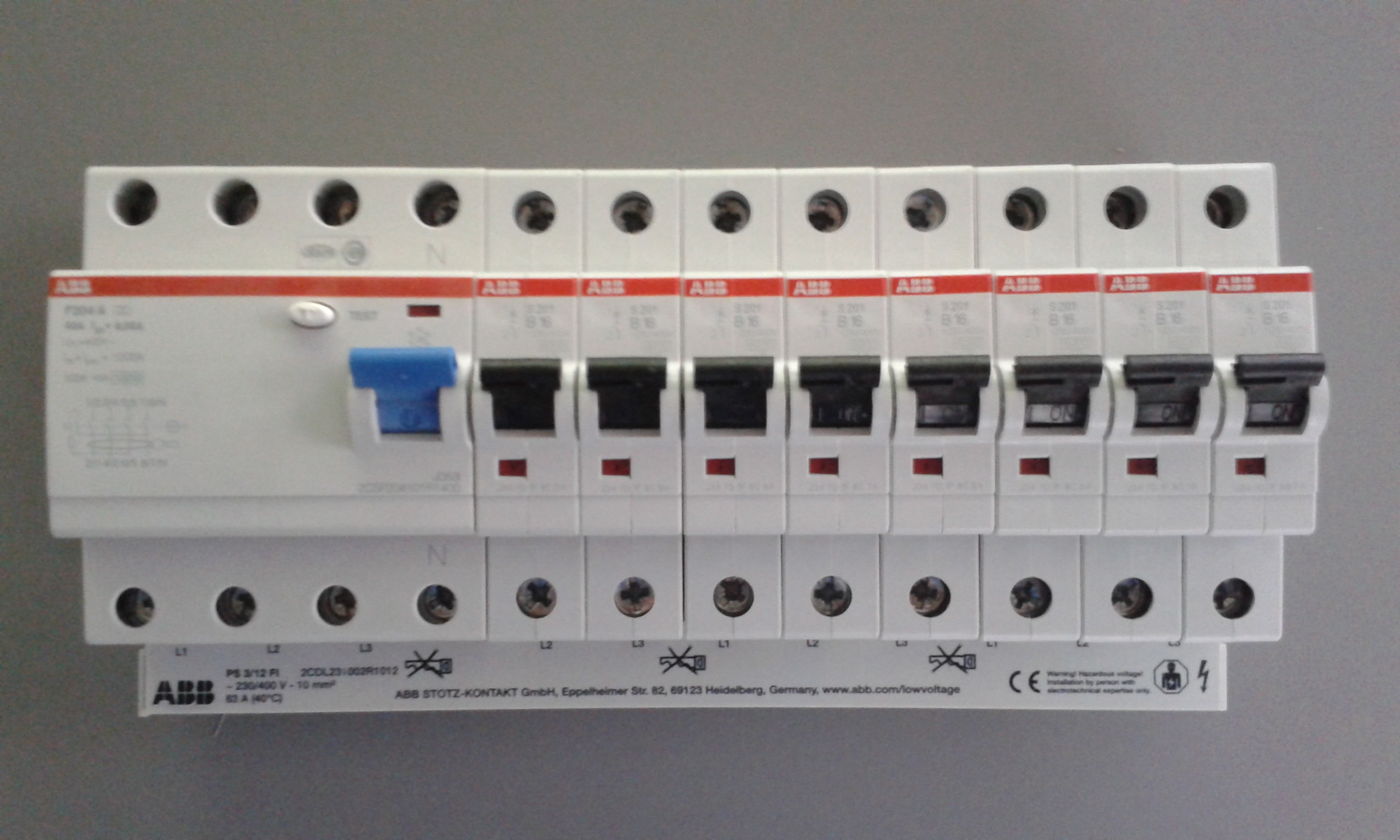

1x ABB FI F204A-40/0,03 + 8x ABB LS-Schalter S201-B16 + 1x PS3/12FI Sammelschiene

Art.Nr.:: 13523
Lieferzeit:: 2-4 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Versandgewicht:: 1.4914 kg je Stück

59,95 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Beschreibung

1 Stück ABB FI-Schutzschalter F204A-40/0,03, 4polig, 40A, 0,03 A (30mA)
8 Stück   ABB Sicherungsautomat S201-B16, 1polig, 16A, Klemme 25 mm²
für Einsatz mit Zusatzeinrichtungen wie Hilfsschalter vorgesehen Neu! Mit Zustandsanzeige - ABB-System pro M compact
1 Stück ABB-Sammelschiene PS3/12 + FI
für 1 FI (4-polig / N-Anschluss ausgespart) + 8 Sicherungsautomaten

Technische Daten FI ABB F204A-40/0,03:

Entspricht den VDE-Vorschriften 0664, Teil11, EN61008-2-1 und trägt CE-Zeichen
Polzahl: 4
Bemessungsspannung: ~230 V / 400 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0,03 A (30mA)
Stoßstromfestigkeit: 250A (Stoßstromform 8/20)
mit Schaltstellungsanzeige (grün / rot) und Prüftaste
Schutzart: IP 20
für Wechsel- und pulsierende Gleichfehlerströme
Untere Temperaturgrenze: -25 °C
Kurzschlussfestigkeit 10.000 A in Verbindung mit einer vorgeschalteten Sicherung gL 100A
Zum Aufrasten auf die 35mm-Hutschiene nach EN 50 022
Einbaubreite 70 mm
Anschlussquerschnitt: 1-25 mm²
Klemmen: Gegenläufige Zylinder-Hub-Klemme
Anschluß / Gebrauchslage: Einzelanschluß oder Sammelanschluß über Sammelschiene / beliebig

Technische Daten LS-Schalter ABB S201-B16:

Entspricht den Vorschriften der DIN VDE 0641 Teil 11
Mit Zustandsanzeige:   Aus: grün / Ein: rot
Polzahl: 1
Auslösecharakterisik: B (Standard-Leitungsschutz):
Überlastauslöser:         1,13 bis 1,45 – fache des Nennstromes / Auslösung < 1h
Kurzschlussauslöser:   3 bis 5-fache des Nennstromes bei Wechselstrom
Bemessungsstrom (Nennstrom): 16A
Bemessungsspannung: ~230/400V
Energiebegrenzungsklasse: 3
Bemessungsschaltvermögen: 6 kA
Finger- und handrückensichere Klemmen nach DIN 50 274 (VDE 0660, Teil 514)
Unverlierbare gegenläufige Zylinder-Hub-Klemmen, eingangs- und ausgangsseitig, Einspeisung oben oder unten beliebig.
Anschlußmöglichkeit von ein-, mehr- und feindrähtigen Leitern von 0,75 bis 25 mm² (Auch Leiter verschiedener Querschnitte können gleichzeitig angeschlossen werden).
Schnelles und einfaches Herauslösen und Einsetzen von System pro M compact - Geräten ohne Lösen der Querverdrahtung an den übrigen Geräten.
APPROBATIONEN: VDE, ÖVE, KEMA, GL, CCC, UL, CSA usw.

Information Produktsicherheit

ABB AG - Headquarter Germany
Kallstadter Str. 1
68309 Mannheim
Deutschland
Tel.: +49 621 381 0
Fax: +49 621 4381 390
Email: contact.center@de.abb.com
Internet: https://new.abb.com/de

Kundenrezensionen (1)

Jan M., 18.10.2019

Das Set empfielt sich sehr bei neubau eines Verteilers. Achtung: 8 LS Schalter hinter einem FI nur Zulässig wenn die Vorsicherung des 40A FIs 35A nicht überschreitet. (Norm dazu ist zur zeit in Bearbeitung - könnte sich im Jahr 2020 ändern, sodass man nur noch 6 LS B16 Schalter hinter einen RCD legen darf). Und dann sind nicht alle Sicherungen zu 100% belastbar. Empfehlung lieber einen FI mehr setzten wenn der Platz reicht oder den gleichzeitigkeitsfaktor beachten. nicht überschreitet. (Norm dazu ist zur zeit in Bearbeitung - könnte sich im Jahr 2020 ändern, sodass man nur noch 6 LS B16 Schalter hinter einen RCD legen darf). Und dann sind nicht alle Sicherungen zu 100% belastbar. Empfehlung lieber einen FI mehr setzten wenn der Platz reicht oder den gleichzeitigkeitsfaktor beachten.
