Wallbox eMH1

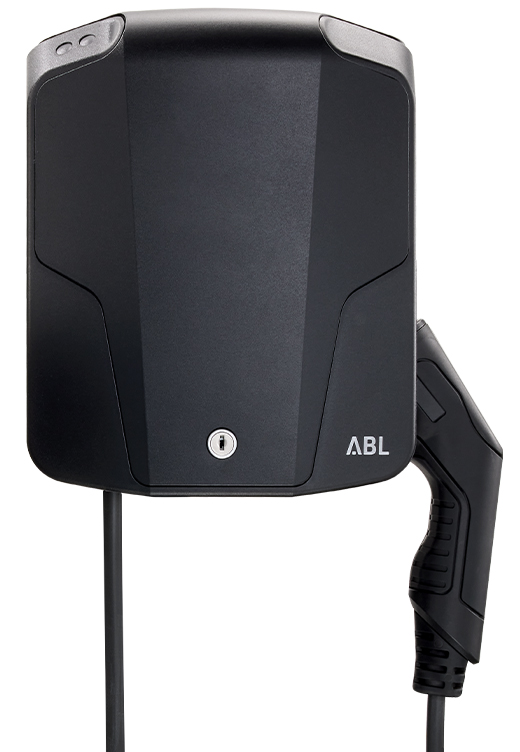

WALLBOX eMH1 MIT LADEKABEL 11 kW:
Die Wallbox eMH1 hat ein fest integriertes Ladekabel mit Typ-2-Ladekupplung. Mit ihren kompakten Abmessungen ist die Wallbox eMH1 die perfekte Lösung für eine effiziente Ladung des Fahrzeuges. Die Wallbox lässt sich intuitiv bedienen und ist auch für Einsteiger bestens geeignet. Durch die serienmäßige Ausstattung mit FI Typ A und DC-Fehlerstromerkennung ist die Wallbox für den Installateur immer anschlussfertig vorinstalliert. Die eMH1 bietet den höchsten Sicherheitsstandard und ist „Made in Germany“.

Allgemeines:
Fabrikat: eMH1
​Produktnummer: 1W1101
EAN-Nummer: 4011721175386
Lieferumfang: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone

Eingang / Stromanschluss:
Netzanschluss: max. 5 × 6 mm²
ennspannung: 230 / 400 V
Nennstrom: 16 A
Netzfrequenz: 50 Hz
Vorsicherung: 16 A (bauseits erforderlich), C-Charakteristik empfohlen
Anschlussklemmen: Direktanschluss am FI-Schutzschalter PE: Durchgangsklemme 6 mm²

Ausgang / Fahrzeuganschluss:
Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC 62196-2, ca. 6,35 m
Ausgangsspannung: 230 / 400 V
Maximaler Ladestrom: 16 A
Maximale Ladeleistung: 11 kW

Absicherung / Einbauten:
RCCB: FI-Schutzschalter, Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Schütz, 4-polig
Welding Detection: Auslösung bei Verschweißung des Schützes
Temperaturüberwachung: Intern, Reduktion des Ladestroms bzw. Abschaltung

Ladeüberwachung / Funktionsanzeige:
Anzeige (Betriebszustand / Fehleranzeige): LED
Anzeige Firmware: LED (blinkt beim Einschalten)
Kommunikation EV: gemäß IEC 61851-1, Mode 3
Kommunikation EVSE: RS485

Normen / Richtlinien:
EC 61851-21-2
IEC 61851-1 Ed. 3
IEC 60364-7-722 Ed. 1

Arbeitsbedingungen:
Umgebungstemperatur Lagerung: -30 bis 85 °C
Umgebungstemperatur Betrieb: -25 bis 40 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Schutzklasse: I
Überspannungskategorie: III
Verschmutzungsgrad: 3
Schutzart Gehäuse: IP54
Verlustleistung: k. A.

Gehäuse:
Bauart: Wandgehäuse
efestigungsart: Wandbefestigung über Montage-Set
Material (Gehäuse / Blende): Kunststoff
Gehäusefarbe: RAL 9005
Blendenfarbe: RAL 9006
Verriegelung: Blende, abschließbar durch integriertes Schloss
Abmessungen (H×B×T): 272 × 221 × 116 mm
Gewicht: ca. 4,5 kg

Wallboxen eMH1 verfügen über:

-DC-Fehlerstromerkennung & FI Typ A
Die Kombination aus DC-Fehlerstrommodul und Typ A FI bietet eine Komplettlösung. Folglich werden Typ B FI oder Typ EV FI überflüssig.
Werden DC-Fehlerströme im Ladestromkreis erkannt, wird das Laden für 30 Sekunden unterbrochen. Nach Ablauf dieses Zeitraums startet die Wallbox automatisch wieder.

-Phasenstrommessung
Die integrierte Phasenstrommessung schützt bei allen Varianten mit Ladesteckdose und der Kabelvariante mit 22 kW Ladeleistung vor Überlast und Asymmetrie.

-Welding Detection
Die Verschweißungserkennung ist hardwaretechnisch umgesetzt. Der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung des Schützes fernausgelöst.

-Integrierte Temperaturüberwachung
Eine integrierte Temperaturüberwachung schützt die Wallbox eMH1 vor Überhitzung. Sie drosselt die Ladeleistung der Wallbox beziehungsweise schaltet komplett aus, wenn die Temperatur den Grenzwert überschreitet. Sinkt die Temperatur danach wieder, schaltet die Wallbox eMH1 automatisch wieder auf volle Ladeleistung.

-Einstellbarer Ladestrom via Configuration Software und CONFCAB
Der Ladestrom kann über die Einstellsoftware in 1A- Schritten parametriert werden.

Nach der, in Deutschland gültigen, technischen Anschlussregel, VDE-AR-N 4100, müssen alle Ladestationen beim Netzbetreiber
von Ihnen oder Ihrem Installateur angemeldet werden. Zudem müssen Ladestationen mit einer Leistung von mehr als 12 kW
zusätzlich nach der Anmeldung genehmigt werden.
